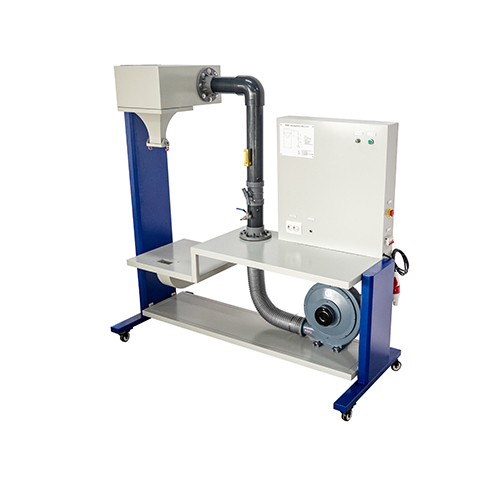

ZF0326 공기역학 주요 단원 교육 장비 직업 훈련 장비 유체역학 실험 장비

1. 장비 소개
1.1 개요
공기역학은 항공기나 기타 물체가 공기 또는 기타 기체와 상대 운동을 할 때 발생하는 힘의 특성, 기체의 흐름 패턴, 그리고 그에 수반되는 물리적 및 화학적 변화를 연구하는 유체역학의 한 분야입니다.
공기역학은 크게 두 가지로 분류됩니다. 하나는 유체 운동 속도 범위 또는 항공기의 비행 속도를 기준으로 하는 분류법으로, 저속 공기역학과 고속 공기역학으로 나눌 수 있습니다. 일반적으로 시속 400km(지상 1기압, 288.15K에서 0.3M에 가까운 값)를 기준으로 구분합니다. 저속 공기역학에서는 기체 매질을 비압축성으로 간주하며, 이에 따른 흐름을 비압축성 흐름이라고 합니다. 다른 하나는 기체 매질의 점성을 흐름에 고려해야 하는지 여부에 따른 분류법입니다. 공기역학은 이상 공기역학(또는 이상 기체 역학)과 점성 공기역학으로 나눌 수 있습니다.
ZF0326 공기역학 마스터 장치는 공기역학의 주요 이론과 현상을 시연할 수 있는 장치로, 학생이나 전문가들이 공기역학의 실험 이론을 더욱 명확하게 이해하는 데 도움을 줄 수 있습니다. 이 장치는 주로 본체와 다양한 실험 모듈로 구성되어 풍부한 실험 시연을 제공합니다.
1.2 특징
(1) 더욱 안전한 전기 설계를 채택하여 우수하고 안정적인 접지 성능을 제공합니다.
(2) 통합 전기 설계 방식을 채택하여 전기 제어 장치와 실험 장비가 함께 설치되어 실험 장비의 크기와 안전성을 크게 향상시켰습니다. 이러한 설계 방식 덕분에 실험 장소의 환경적 제약에서 벗어날 수 있습니다.
(3) 다양한 실험 모듈을 제공하여 수행 가능한 실험의 종류가 점점 더 많아지고 있습니다.
(4) 내식성이 뛰어나고 강도가 높은 재료를 사용하여 안전성이 높고 수명이 길습니다.
2. 기술 사양
입력 전원: 단상 AC220V, 50Hz
크기: 1960*870*2120mm
무게: 272kg
작동 조건: 주변 온도 -10℃~+40℃ 상대 습도 <85% (25℃)

3. 구성품 목록 및 상세 설명
3.1 주요 부품
번호 명칭
1 팬
2 전기 박스
3 온도계
4 측정 구멍
5 공기 흐름 밸브
6 과다 유출 방지 밸브
7 버클
8 실험 모듈 유체 시작 단자
9 공기 배출 단자
3.2 전원 박스 부분
번호 명칭
1 팬 속도 조절 손잡이
2 팬 시작 스위치
3 비상 정지 스위치
4 확장 잭
5 차단기
6 연기 발생기 소켓
3.3 장비 구성 목록
번호 명칭 수량
부품 1 팬 1개
부품 2 유체 가시화 실험 모듈 1개
부품 3 베르누이 원리 실험 모듈 1개
부품 4 코안다 효과 실험 모듈 1개
부품 5 속도 경계층 두께 측정 실험 모듈 1개
부품 6 유동 저항 손실(에어포일 포함) 실험 모듈 1개
부품 7 국부 압력 손실 실험 모듈 1개
부품 8 다관식 유압 컬럼 차압계 1개
부품 9 원통형 실험 키트 1개
부품 10 협폭 실험 장치 키트 1
구성품 11 온도계 1
구성품 12 차단기 1
구성품 13 비상 정지 스위치 1
3.4 액세서리
번호 이름 수량
1 연기 오일 2
2 오일 주입기 1
3 연기 발생기 1
4 파란색 잉크 1
5 육각 소켓 키트 1
6 산업용 플러그 1
7 기관 100
4. 실험 목록
실험 1 공기역학 주 장치의 전기 제어 원리 이해
실험 2 공기역학 주 장치를 이용한 유동 가시화 실험
실험 3 공기역학 주 장치를 이용한 속도 경계층 두께 측정 실험 시연
실험 4 공기역학 주 장치의 유동 저항 손실 실험 시연
실험 5 공기역학 주 장치의 국부 압력 손실 시연 실험
실험 6 공기역학 주 장치를 이용한 자유 제트 실험 시연
실험 7 공기역학 주 장치의 코안다 효과 실험 시연
실험 8 베르누이의 공기역학 주요 장치 원리 실험
