SR-915.07 에어컨 모형, 에어컨 교육 장비, 교육용 장비, 직업 훈련 장비1. 설명
SR 915 .07은 HSI 냉동 및 공조 기술 교육 시스템의 일부입니다. 기본 장치인 SR 915와 결합하여 완전한 공조 시스템의 작동 모델을 구성할 수 있습니다. 이 모델은 기본 장치에 연결하고 고정 장치로 단단히 고정한 후 냉매 호스를 연결하여 공기 냉각기용 완전한 냉동 회로를 구성합니다.
실내 환경은 공기 온도, 난방 온도 및 습도의 상호 작용으로 만들어집니다. 실내 공조의 목적은 사람이나 민감한 물품의 요구 사항에 따라 실내 환경을 조성하는 것입니다. 이 모델은 공조 시스템의 작동 방식과 공기 재순환 및 외부 공기 유입 작동 모드를 소개합니다.

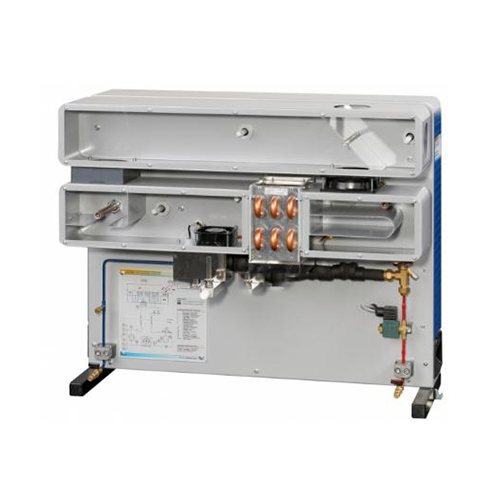

SR 915 .07 모델에는 투명한 전면부를 가진 두 개의 공기 덕트가 있습니다. 위쪽 공기 덕트는 환경 조절실 역할을 하며, 아래쪽 공기 덕트에는 공기 냉각기, 두 개의 전기식 공기 히터 및 스팀 가습기가 있습니다. 두 공기 덕트 사이에 있는 팬이 공기를 재순환시킵니다. 상단 공기 덕트에 있는 전동식 버터플라이 밸브를 통해 외부 공기 유입과 내부 순환 작동을 전환할 수 있습니다. 두 개의 공기 히터, 공기 냉각기 및 가습기의 작동에 따라 덕트 시스템 내부의 공기를 냉각, 가열, 가습 또는 제습할 수 있습니다.
각 시스템 구성 요소는 소프트웨어를 통해 작동됩니다. 증발기 전후 및 항온항습실 내부의 온도와 습도는 센서로 기록되어 디지털화되고 소프트웨어에 동적으로 표시됩니다. 공기 조절 상태는 h-x 다이어그램을 통해 온라인으로 모니터링할 수 있습니다.
기본 원리와 개별 구성 요소는 SR 915.07 교육용 소프트웨어에 포함되어 있습니다. 수행 평가를 통해 학습 진행 상황을 확인할 수 있습니다. 저작 시스템을 활용하여 추가 연습 문제와 수행 평가를 생성할 수 있습니다.
2. 기술 세부 사항
사양
SR 915 베이스 유닛에 연결하는 에어컨 시스템 모델
HSI 기술이 적용된 교육 시스템
투명 전면 및 재순환 또는 외부 공기 작동을 위한 조절 가능한 환기 플랩이 있는 공기 덕트
공기 냉각기 역할을 하는 증발기
공기 예열기 및 재가열기 역할을 하는 히터 2개
플로트 스위치, 팬, 충전량 표시기가 있는 가습기
팽창 요소 역할을 하는 온도 조절식 팽창 밸브
온도 기록 센서 및 습도/온도 복합 센서
소프트웨어를 통한 개별 구성 요소 및 시스템 작동 및 오류 시뮬레이션
Windows 7, 8.1, 10에서 USB를 통한 제어 기능 및 데이터 수집 기능을 갖춘 소프트웨어
소프트웨어: 교육용 소프트웨어, 데이터 수집, 시스템 작동
공기 냉각기 역할을 하는 증발기
전달 면적: 약 900cm2
공기 히터:
2x 250W
축류 팬
최대 소비 전력: 20W
최대 유량: 160m³/h
가습기
히터: 200W
측정 범위
온도: -50~50°C 2개, 0~50°C 5개
상대 습도: 10~100% 4개
