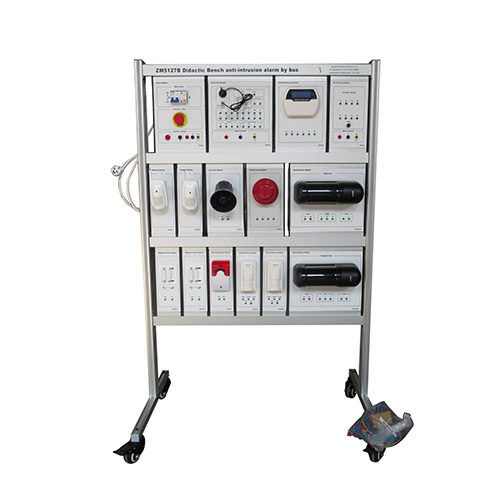

ZM5127B 침입 방지 경보 교육용 벤치 빌딩 자동화 트레이너 직업 훈련 장비 교육 장비1. 제품 소개
1.1 소개
본 교육 장치는 공장 현장에 적용되는 도난 방지 시스템 교육 장치입니다. 학생들이 도난 방지 경보 시스템의 작동 원리와 시스템 구성을 이해하고 숙달하며, 관련 지식과 기술을 함양할 수 있도록 지원합니다. 고등 직업 교육, 중등 직업 교육, 학교 및 기술 학교 관련 전문 교육 및 기술 훈련 평가에 적합합니다.
1.2 특징
(1) 교육 플랫폼은 알루미늄 프로파일 기둥형 행잉 박스 구조와 알루미늄 합금 구조의 운영 교육 플랫폼을 채택했습니다. 교육 플랫폼 하단에는 자유롭게 움직일 수 있는 범용 바퀴가 장착되어 있습니다.
(2) 센서 범위가 광범위하며 다양한 방식으로 결합할 수 있습니다.
(3) 전체 구조는 개방형 및 분해형으로 쉽게 교체할 수 있으며, 모듈 구성은 생산 기능 및 통합 학습 기능 원칙에 따라 결정되므로 교육 또는 대회 진행 시 필요한 모듈을 편리하게 선택할 수 있습니다.
(4) 훈련 및 평가 장치는 저전압 구성 요소이므로 안전하게 사용할 수 있습니다.
(5) 훈련 플랫폼은 우수한 안전 보호 시스템을 갖추고 있습니다.
2가지 성능 매개변수
(1) 입력 전원: 단상 3선식 220V±10% 50Hz
(2) 크기: 1000mm × 600mm × 1500mm
(3) 기계 용량: <1.0KVA
(4) 무게: <60kg
(5) 작동 조건: 주변 온도 -10°C ~ +40°C 상대 습도 <85% (25°C)
(6) 안전 보호: 누설 전압, 누설 전류 보호 장치, 국가 표준에 따른 안전성
3 제품 구성
3.1 전원 모듈
전력 제어 모듈은 임베디드 설치 방식을 채택했으며, 2P 회로 차단기는 훈련 플랫폼의 전체 전원 공급 장치 접속 스위치로 사용되며 비상 정지 및 전원 표시기와 같은 전기 구성 요소가 장착되어 있습니다.
3.2 DC 12V 전원 공급 모듈
AC 220V 전원을 DC 12V 전원으로 변환합니다.
3.3 알람 CPU 모듈
참고: 이 모듈 Z1과 COM, Z2와 COM, Z3과 COM, Z4와 COM은 상시 닫힘 스위치 신호에 연결됩니다.
이 모듈 Z5와 COM, Z6과 COM, Z7과 COM, Z8과 COM은 상시 열림 스위치 신호에 연결됩니다.
