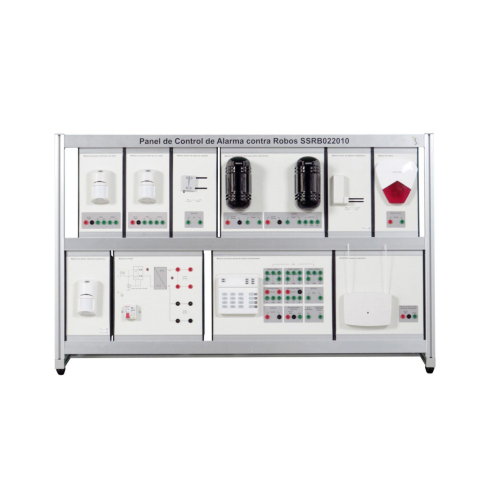

SSRB022010 도난 경보 제어판 빌딩 자동화 트레이너 교육 장비 직업 훈련 장비1. 장비 소개
1.1 개요
본 훈련 장치는 공장 및 일반 가정을 위한 도난 방지 시스템 훈련 장치입니다. 학생들이 도난 방지 경보 시스템의 작동 원리와 시스템 구성을 이해하고 숙달할 수 있도록 하여, 학생들의 관련 지식과 기술을 함양하고, 고등 직업 전문대학, 기술 중등학교 및 전문학교의 관련 전공 교육 및 기술 훈련 평가에 적합합니다.
1.2 특징
(1) 훈련 테이블은 알루미늄 프로파일 기둥형 행잉 박스 구조를 채택했으며, 조작 훈련 테이블은 알루미늄 합금으로 제작되었습니다.
(2) 다양한 센서를 조합하여 다양한 방식으로 사용할 수 있습니다.
(3) 전체 구조는 개방형 및 분해형으로 모듈 교체가 용이합니다. 모듈 구성은 생산적인 기능과 포괄적인 학습 기능을 갖춘다는 원칙에 따라 결정되어 교육 또는 대회 진행 시 필요한 모듈을 편리하게 선택할 수 있습니다.
(4) 훈련 평가 장치는 저전압 구성 요소로 안전하게 사용할 수 있습니다.
(5) 훈련 테이블은 우수한 안전 보호 시스템을 갖추고 있습니다.
2. 기술 사양
입력 전원: 단상 3선식, 220V±10%, 50Hz
무게: <60kg
작동 습도: 0~95%, 결로 현상 없음
작동 온도: 0℃~+49℃
3. 구성품 목록 및 상세 소개
3.1 주요 부품
번호 명칭
1 유선 적외선 센서 모듈
2 유선 문 열림 센서 모듈
3 배리어형 능동형 적외선 센서 모듈
4 무선 문 열림 센서 모듈
5 사이렌 모듈
6 무선 적외선 센서 모듈
7 전원 모듈
8 중앙 감시 자산 경보 모듈
9 무선 수신 모듈
3.2 부속품
번호 명칭
1 4mm 안전 전선(검정색)
2 4mm 안전 전선(빨간색)
3 4mm 안전 전선(녹색)
4 리모컨
5 U자형 브리지
4. 실험 목록
실험 1 도난 방지 제어판 전체 배선
실험 2 도난 방지 호스트 방어 구역 설정
실험 3 유선 적외선 센서 모듈 테스트
실험 4 무선 적외선 센서 모듈 테스트
실험 5 유선 문 열림 센서 모듈 테스트
실험 6 무선 문 열림 센서 모듈 테스트
실험 7 배리어형 능동형 적외선 센서 모듈 테스트
