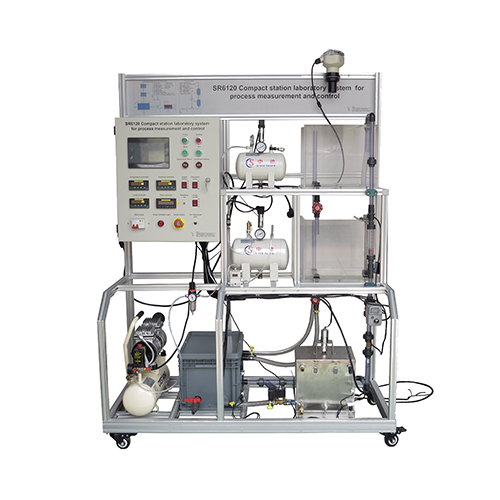

SR6120 소형 스테이션형 공정 측정 및 제어 실험 시스템 교육 장비 직업 훈련 장비 공정 제어 트레이너

공정 측정 및 제어 시스템에서 압력, 유량, 부피 및 온도 제어에 대한 교육 및 훈련 장비입니다. 구성품:
2개의 가스 저장 탱크, 압력 용기, 플러그인 배관 시스템, 지지 프레임, 공급 가스 저장 탱크. 크기:
1350x600x1800mm
센서:
4개의 정전 용량 센서
초음파 센서
유량 센서
압력 센서
온도 센서
압력 게이지
액추에이터:
최대 펌프 유량 3.4 l/min, 1.2 bar
히터: 약 1000W 전기 히터
변압기 및 제어 장치가 있는 전원 채널
통합 전원 공급 장치
디지털 및 아날로그 제어 기능이 있는 모터 컨트롤러
매개변수
전체 알루미늄 프로파일 구조는 실험을 통해 공정 자동화의 기본 원리를 학습할 수 있는 모듈식의 유연하고 개방적인 설계 시스템을 제공합니다. 액세서리 구성 요소는 패널에 사전 설치되어 있습니다. 기본 모듈은 다양한 실험에 필요한 빠르고 안전한 설치를 위한 광범위한 프레임워크를 제공합니다. 여기에는 물 탱크와 펌프, 전원 공급 스위치 캐비닛, 연결 및 유지 보수 장치, 외부 압축 공기 공급을 위한 압력 조절기가 포함됩니다.
측정 및 제어 케이블과 공정 라인 연결, 전원 공급 장치 연결은 실습 프로그램의 핵심 요소입니다. 순수 시스템 기술 학습 내용 외에도 사전 계획, 수정, 테스트, 디버깅 및 최적화는 교육 목표의 핵심 요소입니다.

이 시스템은 온도, 액체 레벨, 압력 및 유량의 네 가지 공정 변수를 제어하고, 다음과 같은 전체적인 종합 변수 공정 제어 시스템 실험을 수행할 수 있습니다.
1. 실험 장치 기본 작동 및 기기 디버깅
2. 압력 트랜스미터 사용 및 성능 테스트 실험
3. 압력 제어 및 캐스케이드 제어 실험
4. 단일 용량 자가 평형 수조의 대상 특성 테스트 실험
5. 이중 용량 자가 평형 수조의 대상 특성 테스트 실험
6. 온도 제어 실험 (지능형 계측기 제어, PLC 제어, 두 가지 모드)
7. 온도 연속 제어 실험 (지능형 계측기 제어, PLC 제어 및 아날로그 PID 제어, 총 3가지 모드)
8. 지능형 계측기 제어 실험
9. 이중 용량 수조 액체 레벨 제어 실험 (지능형 계측기 제어, PLC 제어 및 아날로그 PID 제어, 총 3가지 모드)
10. 단일 루프 제어 시스템의 품질 연구
11. 캐스케이드 제어 시스템 연결 실험
12. 컴퓨터 제어 시스템
13. PLC 제어 시스템
