ZE3213 레벨, 압력 및 유량 변환기 분석용 교육 장비, 직업 교육 장비, 공정 제어 트레이너

이 모듈은 다음 주요 주제에 대한 이론적 분석 및 실험을 가능하게 합니다. 변환기의 일반적인 특성, 유량 변환기, 풍량계
선형 및 연속 시간 시스템에 대한 자동 제어 이론의 주요 주제
조절기의 종류, P1D 조절기(비례-적분-미분)
P1D 조절기의 일반적인 신호에 대한 응답
이 실험 장치는 유량 및 레벨 제어를 결합한 예를 통해 제어 공학의 기본 원리에 대한 포괄적인 실험적 소개를 제공합니다. 레벨과 유량은 개별적으로 또는 직렬로 제어할 수 있습니다. 직렬 모드에서는 레벨이 주요 제어 변수입니다. 유량 제어는 제어 변수를 기준 변수(설정값)에 최적으로 조정합니다.

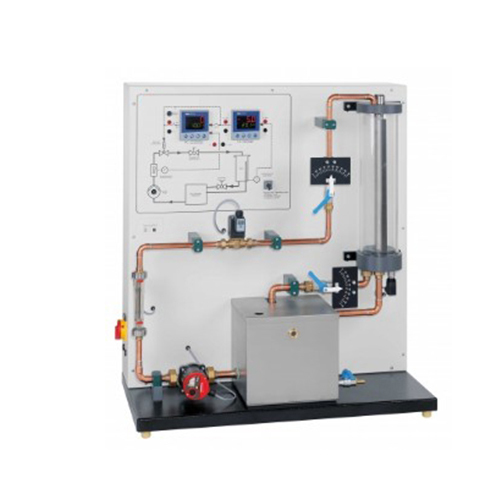

모든 구성 요소는 수직 패널에 명확하게 배치되어 있습니다. 대형 공정도는 이해를 돕습니다. 펌프는 저장 탱크에서 물을 로터미터가 있는 배관 시스템으로 공급합니다. 물은 투명한 수위 조절 탱크로 유입됩니다. 수위는 탱크 바닥에 설치된 압력 센서로 측정됩니다. 제어기는 최첨단 디지털 산업용 컨트롤러 두 대를 사용합니다. 제어 루프의 액추에이터는 전자기 비례 밸브입니다. 탱크 출구와 배관 시스템에 설치된 볼 밸브를 통해 특정 교란 변수를 발생시킬 수 있습니다. 제어 변수 X와 조작 변수 Y는 실험실용 잭을 통해 아날로그 신호로 출력할 수 있습니다. 이를 통해 플로터나 오실로스코프와 같은 외부 기록 장비를 연결할 수 있습니다.

계측 및 제어 소프트웨어와 인터페이스 모듈(USB)은 액세서리로 제공됩니다. 이 소프트웨어를 통해 주요 공정 변수를 표시하고 제어 기능을 실행할 수 있습니다.
사양
제어 공학 실험용 실험 장치
개별 및 계단식 레벨 및 유량 제어
압력 센서를 이용한 레벨 측정
전기 출력이 있는 로터미터를 이용한 유량 측정
눈금 표시가 있는 볼 밸브를 이용한 외란 변수 생성
오버플로우 및 눈금 표시가 있는 탱크
제어 밸브: 전자기 비례 밸브
P, PI 또는 PID 컨트롤러로 파라미터 설정 가능한 2개의 디지털 산업용 컨트롤러, 계단식 구성 가능
전면 패널에 대형 공정 개략도 표시
실험실 잭을 통해 주요 공정 변수를 아날로그 신호로 확인 가능
기술 데이터
저장 탱크
스테인리스 스틸
용량: 15L
펌프, 3단
소비 전력: 90W
최대 유량: 83L/min
최대 양정: 6m
압력 센서: 0…100mbar
전기 출력 로터미터: 0…600L/h
전자기 비례 밸브: Kvs: 1.1m³/h
컨트롤러 2개: P, PI 또는 PID 컨트롤러로 파라미터 설정 가능
아날로그 신호 방식의 공정 변수: 0…10V
랩 잭을 통한 외부 기록 장치(예: 오실로스코프, 라인 레코더) 연결
230V, 50Hz, 단상
230V, 60Hz, 단상
120V, 60Hz, 단상
크기 및 무게
가로x세로x높이: 1000x500x1080mm 무게: 약 73kg
