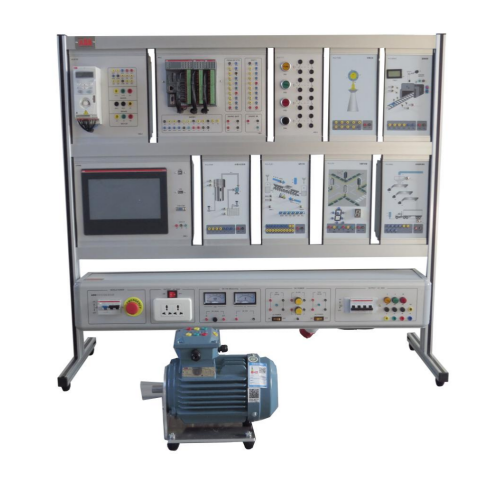

TB220505S16 자동화 학교 교육 장비 직업 훈련자 작업대 전기 교육 장비용 교육용 벤치1 제품 개요
1.1 개요
본 교육 장비는 PLC, HMI 및 제어 객체와 같은 기타 교육 시뮬레이션 모듈을 포함하고 있으며, 관련 실험을 통해 학생들은 PLC의 기본 사용법 및 프로그래밍 방법, 그리고 프로그래밍 소프트웨어 사용법을 익힐 수 있습니다. 학생들에게 관련 지식과 기술을 교육하여 대학, 고등 직업 전문대학, 중등 직업 학교 및 직업 학교 관련 전문 교육 및 기술 훈련 시험에 적합합니다.
1.2 특징
(1) 알루미늄 기둥 프레임 구조, 계측기 및 실전 전원 내장 통합 설치를 사용한 트레이너입니다. 실전 회로 및 장치는 걸이형 박스 조합 방식을 채택하여 각 유닛이 유연하고 사용하기 쉬우며 손상되기 어렵습니다.
(2) 실험 회로 및 장치는 완벽하게 구성되어 있으며, 다양한 과목의 교육 내용을 결합하여 완성할 수 있습니다.
(3) 트레이너는 우수한 안전 보호 시스템을 갖추고 있습니다. 작동 및 학생의 독립적인 실험을 통해 문제 분석 및 해결 능력을 함양할 수 있습니다.
1.3 기술 매개변수
(1) 크기: 1200mm×300mm×780mm
(2) 용량: < 2kva
(3) 무게: < 220kg
(4) 작동 조건: 온도 - 10℃ ~ + 40℃, 상대 습도 < 85% (25℃)
2. 특징:
• 전원: 220V
• 주파수: 60Hz
• 구성품: 가변 속도 드라이브, PLC(PLC 브랜드: Siemens, 모델: S7-1200), 스위치, HMI(HMI 브랜드: Siemens, 모델: KTP700), 비동기 모터, 전위차계/전압계 모듈, 0-10VDC 전압계, 키 및 신호 모듈, 소스 모듈
• 전력: 1kV 암페어
• 전원 공급 장치 유형: 단상
추가 특성:
• 소프트웨어를 통해 PLC를 구성하고 프로그래밍할 수 있어야 하며, 다양한 컨트롤러 프로그래밍 언어를 익혀야 합니다.
• HMI 프로젝트를 생성할 수 있어야 합니다.
• 장비를 통합하는 통신 네트워크를 구축하고 구축해야 합니다.
• 유도 전동기 구동용 주파수 인버터의 파라미터 설정 및 운전을 수행해야 합니다.
• Profinet 통신 및 내장 HMI를 갖춘 220Vac, 0.55kW 전원 공급 장치를 갖춘 주파수 인버터 모듈을 보유해야 합니다.
• 최소 32개의 디지털 입력, 32개의 디지털 출력, 4개의 아날로그 입력, 2개의 아날로그 출력을 갖춘 PLC 모듈을 보유해야 하며, 5포트 스위치 1개와 Profinet 통신을 지원해야 합니다.
• Profinet 통신 프로토콜을 지원하는 컬러 터치스크린 디스플레이가 있는 HMI 모듈을 보유해야 하며, USB 라이트 컬럼도 포함되어야 합니다.
• 1/4cv 3상 비동기 모터 모듈과 220/380Vac 전원 공급 장치를 보유해야 합니다.
• 전위차계/전압계 모듈이 포함되어야 합니다. 경사 다이얼이 있는 멀티턴 전위차계 2개와 가동 코일이 있는 0-10Vdc 전압계 1개로 구성됩니다.
• 키와 신호 모듈 2개가 포함되어야 합니다.
• 소스 모듈이 있어야 합니다: 단상 입력 전원 공급 장치 220Vac, 220Vac/10A, 24Vdc/4A 및 10Vdc/0.5A.
• 워크북이 있어야 합니다.
• 전원 공급 장치에 연결 및 네트워크 케이블을 포함해야 합니다.
• 전원 공급 장치에는 연결을 위해 겹쳐 쌓인 4mm 안전 케이블 키트가 포함되어야 합니다.
• PLC 및 HMI용 소프트웨어 및 프로그래밍 케이블이 포함되어야 합니다.
PLC 및 HMI 프로그램 소프트웨어 브랜드는 Siemens입니다.
• 구조는 천연 양극 산화 처리된 알루미늄 프레임으로 구성되어야 합니다.
• 부품은 IP20 보호 등급, 고강도 라미네이트, 후면 잠금 장치가 있는 지워지지 않는 식별 표시가 있어야 합니다.
•공구 없이도 부품을 고정할 수 있어야 합니다.
•4mm 안전 단자를 사용하여 부품의 전기 연결을 해야 합니다.
•공급에는 장비의 설치 및 시동이 포함되어야 합니다.
