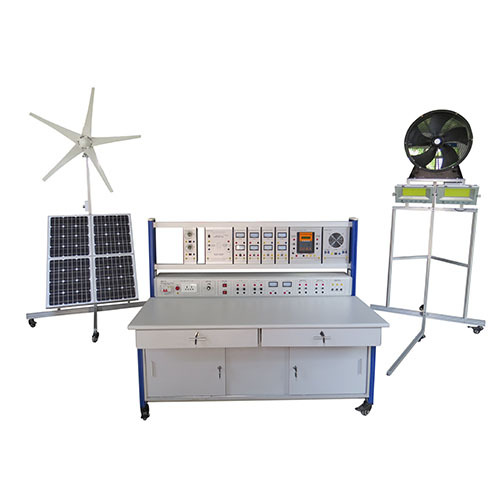

ZM2150 국내 에너지 생산 교육 시스템 교육 장비 직업 훈련 장비 재생 에너지 교육 장비

1.1 개요
본 교육 장비는 태양광 발전 장치, 태양광 패널 발전 장치, 인버터, 발광 컨트롤러 등의 모듈을 포함합니다. 관련 실험을 통해 태양광 및 풍력 발전의 원리를 학습하고, 학생들의 관련 지식과 기술을 함양할 수 있습니다. 본 교육 장비는 직업 전문대학, 중등 직업 학교, 기술 학교 관련 전문 교육 및 기술 평가에 적합합니다.
1.2 특징
(1) 본 교육 장비는 알루미늄 기둥 프레임 구조를 채택했으며, 전원 공급 장치가 통합 설치되어 있습니다.
(2) 유닛 회로 걸이 박스는 완벽하게 구성되어 있으며, 다양한 과정의 교육 내용을 완성하기 위해 조합하여 사용할 수 있습니다.
(3) 관련 유닛은 다양한 사용자의 요구에 맞춰 실험 주제에 유연하게 추가하거나 삭제할 수 있습니다.
(4) 본 장비는 우수한 안전 보호 시스템을 갖추고 있습니다.
2 성능 매개변수
(1) 입력 전력: 단상 AC120V ± 10% 60Hz
(2) 크기: 풍력 발전 장치: 1210mm × 1210mm × 2440mm
태양광 발전 장치: 1500mm × 1500mm × 2750mm
낙하 플랫폼 크기: 1610mm × 800mm × 1350mm
(3) 전체 용량: <2KVA
(4) 무게: <280kg
(5) 작동 조건:
주변 온도 -10℃ ~ + 40℃
상대 습도 <85% (25℃)

3. 특징:
포함 사항: 풍력 터빈 발전기 및 컨트롤러, 부하 모듈(유도형, 용량형 및 저항형), 필터링용 인덕터 및 커패시터 모듈, 현장 전기 설비 연결용 모듈, 할로겐을 사용한 태양광 패널 테스트용 모듈 램프, 단결정 실리콘 태양광 패널 및 DC-DC 컨버터 모듈; 추가 기능: PC에서 데이터를 수집하기 위한 인터페이스가 포함되어 있으며, 최소 4개의 전류 및 전압 값을 동시에 측정할 수 있음, 풍력 발전기로 다양한 풍속과 다양한 유형의 터빈을 시뮬레이션할 수 있는 기능, 태양광 및 풍력 에너지에서 발전, 저장 및 변환(DC-AC 및 DC-DC)에 대한 실습을 수행할 수 있는 기능, IGBT를 사용하는 전력 인버터 모듈, 전력 다이오드 및 커패시터를 사용하는 정류 및 필터링 모듈 포함, 태양광 패널의 테스트 모듈에서 밝기 조정 기능이 포함되어 다양한 조명 조건을 시뮬레이션할 수 있음
4 제품 구성
4.1 플랫폼
전원 상자에는 배터리 상자, AC 출력, 계측기, AC 전원 분배 패널, 회로 차단기 및 비상 정지 스위치가 포함되어 있습니다. 태양광 및 풍력 에너지에서 직류-교류 및 교류-직류 변환을 생성, 저장 및 변환하는 능력
4.2 풍력 터빈 및 태양광 패널
4.3 송풍기 및 600W 태양광 시뮬레이터
다양한 풍속 시뮬레이션 능력
4.4 주요 지원 실험용 행잉 박스 및 장치
(1) 컨트롤러 박스 1개
WAN 네트워크 또는 LAN을 통해 데이터를 수집하기 위한 인터페이스 포함
(2) 인버터 박스 1개
(3) 계측기 박스 4개
(4) 부하 박스 1개
실험 교육 프로젝트 5개 완료 가능
1. 태양광 에너지 이해
2. 풍력 에너지 이해
3. 풍력 발전 교육
4. 태양광 발전 교육
5. 풍력 및 태양광 발전 교육을 위한 교육 데이터 수집
