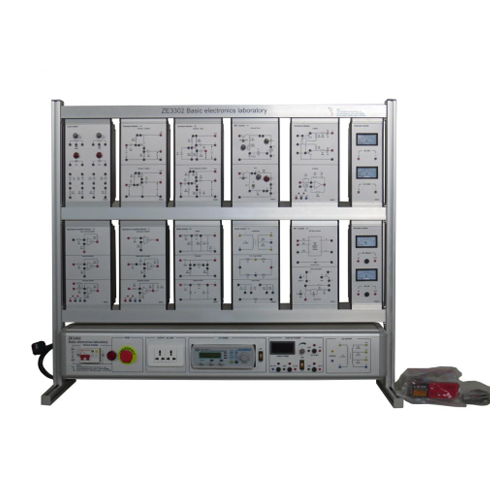

TB220505S25 전기 작업대 트레이너 학교 훈련 벤치 학교 실험실 장비 교육용 전기 훈련 장비I. 제품 보기
1.1 개요
본 교육 세트는 다양한 전기 실험 실습을 포함하여 학생들에게 관련 지식과 기술을 함양시켜 주며, 고등 직업 전문대학, 고등 기술 전문학교, 중등 직업 학교 및 기술 학교 관련 전문 교육 및 기술 훈련 평가에 적합합니다.
1.2 특징
(1) 알루미늄 기둥 프레임 구조의 교육 벤치는 전원 공급 장치가 내장된 일체형 구조로 안전하고 편리하게 사용할 수 있으며, 손상되기 어렵습니다.
(2) 유닛 회로 걸이 박스 구성이 완벽하여 다양한 조합으로 사용 가능하며, 교육 내용에 대한 다양한 평가가 가능합니다.
(3) 실험 대상에 따라 유닛 걸이 박스의 높이를 유연하게 조절할 수 있어 다양한 사용자 요구 사항을 충족할 수 있습니다.
(4) 교육 플랫폼은 우수한 안전 보호 시스템을 갖추고 있습니다.
II 특성 매개변수
(1) 크기: 1600mm×400mm×950mm(프레임형=데스크탑형)
(2) 총 용량: 2.0KVA 미만
(3) 무게: 160kg 미만
(4) 작동 조건:
주변 온도: -10℃~+40℃
상대 습도: 85% 미만(25℃)
III. 장비 구성
3.1 전원 제어반
전원 제어반은 알루미늄 합금 프로파일 패널을 사용하며, 밀폐형 본체 구조를 가지고 있으며, 연결부 하단에 일체형으로 배치됩니다.
3.2 전원함
(1) 3상 5선식 전원 입력, 누전 차단기 제어 테스트 완료, 비상 정지 버튼이 있어 비상 시 전원을 차단할 수 있습니다.
특징:
• 전원 공급: 220~380V
• 변압기, 전류계, 전압계, 인덕터, 커패시터 뱅크, 정류 다이오드, 커패시터, 저항기, 할로겐 램프, 정류자 스위치 포함.
• 전력: 1.5 킬로볼트암페어.
• 유형: 3상. 추가 기능:
• 전력 회로 측정 가능.
• 연결은 바나나 단자를 통해 이루어져야 함.
• 스테이션 유형은 뱅크여야 함.
• 교육용 모듈을 삽입할 수 있어야 함.
• 전기장 및 자기장 현상을 분석할 수 있어야 함.
• 교류 및 직류 발전기에 대한 물리적 이해를 수행해야 함.
• 저항기, 커패시터, 인덕터, 램프를 사용한 RLC 회로의 분석 및 조립 가능.
• 키르히호프의 매듭 법칙과 메시 법칙을 적용해야 함. 다음 사항을 포함해야 함.
• 커패시터, 인덕터, 저항의 직렬 및 병렬 연결.
• 변압기의 전압, 전류, 전력 변수의 변환 비율.
• 변압기 모듈.
• 0.5Acc 전류계 모듈 2개.
• 1Acc 전류계 모듈 2개.
• 5Acc 전류계 모듈.
• 1Aca 전류계 모듈 3개.
• 5Aca 전류계 모듈.
• 30Vdc 전압계 모듈 2개.
• 60Vdc 전압계 모듈.
• 60Vac 전압계 모듈.
• 250Vac 전압계 모듈.
• 220Vac 인덕터 모듈 2개.
• 250Vac 커패시터 뱅크 모듈.
• 최소 220Vac 인덕터 모듈 2개.
• AI에서 220Vac 인덕터 모듈 1개를 뺀 값.
• 6A 1000V 정류 다이오드 6개가 있는 다이오드 모듈.
• 63V 전해 콘덴서 모듈
• 저항 모듈
• 할로겐 램프 1개(220Vac)를 포함한 램프 모듈 3개
• 스위치 4개(4개)를 갖춘 스위치 모듈
• 장비 설치 및 시운전
• 장비 사용 및 관리 지침
• 전원은 단락, 과부하 및 방전으로부터 보호되어야 합니다.
• 모듈은 최소 IP20 보호 등급, 구조 유형 TS 및 후면 잠금 장치로 쉽게 식별할 수 있어야 합니다.
• 공구를 사용하지 않고 모듈을 고정할 수 있어야 합니다.
