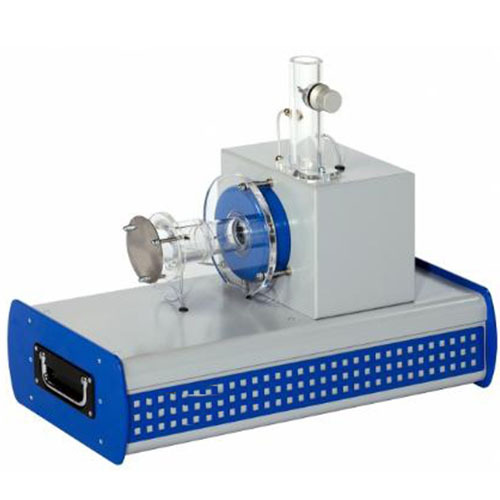

SR292 방사형 압축기 실험, 열 실험실 장비, 교육 장비, 교수용 장비1. 설명
레이디얼 압축기는 기체를 압축하는 데 사용됩니다. 회전축의 회전에 의해 매체가 구동축으로 축 방향으로 흡입되어 고속으로 회전하는 회전축을 통과합니다. 원심력에 의해 매체는 바깥쪽 가장자리로 가속되어 압축됩니다.
이 실험 장치는 레이디얼 압축기의 작동 특성과 주요 변수들을 파악하기 위한 기본적인 실험을 제공합니다.
이 장치는 주파수 변환기를 통해 속도를 조절할 수 있는 2단 레이디얼 압축기, 흡입관 및 배출관으로 구성됩니다. 흡입관과 배출관은 투명합니다. 흡입관 입구 앞에는 보호판이 설치되어 있어 큰 물체가 흡입되거나 흡입구가 막히는 것을 방지합니다. 공기 유량은 배출관 끝에 있는 스로틀 밸브로 조절합니다.
이 실험 장치에는 압력, 온도 및 속도 센서가 장착되어 있습니다. 유량은 흡입 노즐의 차압을 측정하여 구합니다.
2. 기술 세부 사항
사양
레이디얼 압축기의 작동 원리 및 동작
구동 모터가 장착된 2단 레이디얼 압축기
주파수 변환기를 통한 가변 속도 제어
투명 흡입 및 배출 파이프
배출 파이프의 공기 흐름 조절용 스로틀 밸브
공기 흐름 방해 방지를 위한 공기 흡입구 보호판
유량 측정
차압, 유량, 속도, 소비 전력 및 유압 출력, 온도 및 효율 표시
마이크로프로세서 기반 계측 장치가 내장되어 있어 오류 발생 가능성이 높은 배선이 필요한 추가 장치가 필요하지 않습니다.
기술 데이터
흡입관
내경: 44mm
토출관
내경: 34mm
2단 레이디얼 압축기
소비 전력: 1000W
속도: 1000...16000min⁻¹
최대 체적 유량: 180m³/h
최대 압력차: 235mbar
측정 범위
차압(1단/2단): 0...350mbar
유량: 0...120m³/h
온도: 2 x 0...100°C
속도(압축기): 0...21000min⁻¹
소비 전력: 0...1000W
230V, 50Hz, 단상
230V, 60Hz, 단상; 120V, 60Hz, 단상
UL/CSA 인증(선택 사항)
