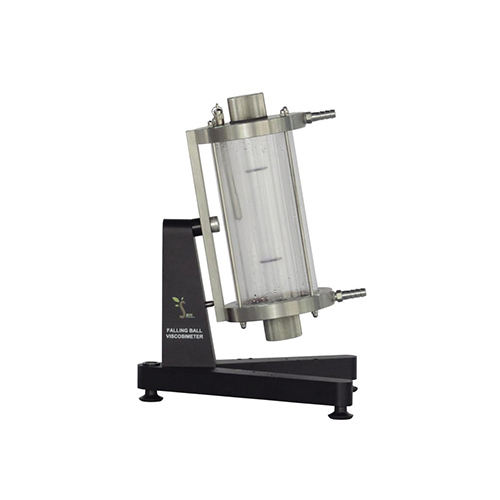

SR3101 낙구식 점도계 (교육용 장비, 직업 교육 장비, 유체 역학 실험 장비)

1. 장비 소개
1.1 개요
점성은 유체 역학에서 중요한 개념입니다. 유체의 점도는 전단 응력이나 인장 응력에 의해 발생하는 점진적인 변형에 저항하는 능력을 나타내는 척도입니다. 유체의 전단 저항은 유체 분자들이 서로 미끄러지려는 과정에서 발생하는 분자간 마찰에 의해 발생하며, 점도는 유체의 흐름에 대한 저항을 나타내는 척도입니다. 점도는 크게 절대 점도와 동점성으로 나뉩니다.
낙구식 점도계는 유체의 점도와 점도에 영향을 미치는 요인을 탐구하는 데 사용되는 장치입니다. 이 장치는 크게 두 부분으로 구성됩니다. 하나는 실험 재료(금속 구슬)이고, 다른 하나는 실험 용기입니다. 용기에는 점성 유체가 채워져 있으며, 가열이 가능합니다(외부 가열 용기 필요). 낙구식 점도계를 사용하면 유체의 점도를 실시간으로 관찰하고 점도에 영향을 미치는 요인을 탐구할 수 있습니다.
1.2 특징
(1) 낙구식 점도계는 소형으로 제작되어 어느 장소에서든 실험을 수행할 수 있습니다.
(2) 낙구식 점도계는 내식성 재질로 제작되어 장비의 수명을 연장할 수 있습니다.
(3) 낙구식 점도계는 분리형 설계로 다양한 점성 유체를 사용하여 실험할 수 있도록 교체가 가능합니다.
(4) 낙구식 점도계는 모듈형 설계로 다른 모듈(가열 모듈 등, 별도 구매 필요)과 함께 사용할 수 있습니다.
2. 기술 매개변수
작동 조건: 주변 온도 -10℃～+40℃; 상대 습도 < 85% (25℃)
크기: 350mm*250mm*460mm
무게: <50kg

3. 구성품 목록 및 상세 설명
3.1 주요 부품
번호 명칭
1 나사식 고정 볼트
2 배출구
3 점성 유체 실험 용기
4 온도계
5 회전식 스탠드
6 금속 실험구
7 흡입구
8 고정 장치
9 브래킷
3.2 장비 구성 목록
번호 명칭 수량
부품 1 점성 유체 실험 용기 1
부품 2 온도계 1
부품 3 외부 가열 실험 용기 1
부품 4 실험 본체 브래킷 1
3.3 부속품
번호 명칭 수량
1 파이프 클램프가 있는 투명 수도관 2
2 유리구 2
3 스테인리스 스틸 구 4
4 배기 바늘 1
5 실험 부품 보관함 1
4. 실험 목록
실험 1 낙구 점도계 사용법 배우기
실험 2 유리구와 스테인리스 스틸 구를 이용한 점도 측정 실험 시연 동일한 점성 유체 하에서 크기가 다른 두 스테인리스 스틸 구슬의 점도를 측정하는 실험입니다.
실험 3은 동일한 점성 유체 하에서 크기가 다른 두 스테인리스 스틸 구슬의 점도를 측정하는 실험을 보여줍니다.
실험 4는 온도 변화에 따른 점성 유체의 점도 변화를 측정하는 실험을 보여줍니다.
