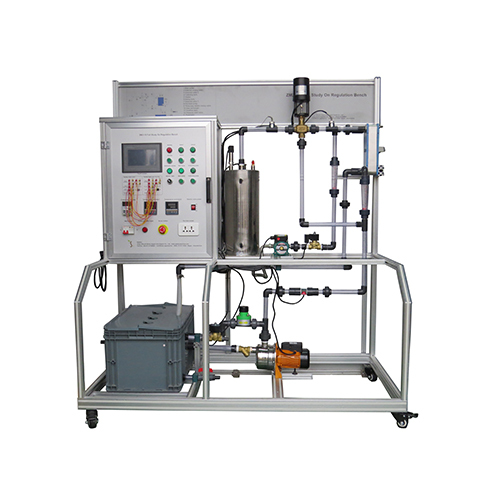

ZM2115 규제 벤치 교육 장비, 직업 훈련 장비, 공정 제어 트레이너에 대한 종합 연구

1. 제품 개요
1.1 개요
공정 제어는 생산 공정의 자동 제어를 의미하며 자동화 기술의 중요한 부분입니다. 일반적으로 석유, 화학, 전력, 야금, 경공업, 건축 자재, 원자력 등 산업 생산에서 생산 공정의 연속 또는 자동 제어를 가리킵니다. 현대 산업 생산 공정에서 공정 제어 기술은 다양한 최적의 기술 및 경제 지표 달성, 경제적 이익 및 노동 생산성 향상, 노동 환경 개선, 생태 환경 보호에 점점 더 중요한 역할을 하고 있습니다.
당사는 공정 기업의 자동화 및 정보 시스템을 구현하는 핵심 기술과 장비 시스템을 중심으로 고급 공정 제어 전문 실험실을 위한 종합적인 실습 교육 장비를 설계 및 제작하고, 이 전문 분야 실험실을 위한 엔지니어링 실습 기반을 구축합니다.
이 교육 장비는 합리적으로 설계되었으며 활용도가 높습니다. 이 장비는 산업 자동화, 자동 제어 및 기타 전공의 관련 교과목의 실험 교육 요구 사항을 충족할 뿐만 아니라 대학원 연구 개발 주제에도 적합합니다.
1.2 특징
1.21 산업용 알루미늄 프레임, 투명한 구조 설계 및 개방형 인터페이스를 채택했습니다. 하단에 만능 바퀴가 있어 각 장치를 유연하게 연결할 수 있고 사용이 간편하며 손상될 가능성이 적습니다.
1.22 이 교육 장비는 PLC 터치스크린 일체형 장비와 버튼 제어 장치를 포함하고 있어 수동 및 자동 제어 모드를 서로 영향을 주지 않고 전환할 수 있습니다. 이는 소형 ​​산업 장비 공정 제어의 주류 구성으로 장비 활용의 유연성을 크게 향상시킵니다.
1.23 산업 현장에서 널리 사용되는 온도, 유량, 액면 및 압력 감지 장치를 다양하게 활용하여 관련 실험을 설계할 수 있습니다.
1.24 시분할 제어 방식을 통해 유량 측정과 온도 측정 등 두세 가지 매개변수를 동시에 수집할 수 있습니다. 장비 전체는 알루미늄 합금으로 제작되었습니다. 미적인 관점과 공학적 개념을 유지하면서 공정 설비 전문 실험실의 실험 대상 시스템을 검토 및 구축하여 시대의 분위기를 갖춘 시범 실험실로 만들 예정입니다.
1.25 본 장비는 공정 제어의 기본 제어 교육 항목을 완료하고 유량, 온도, 압력, 액면의 4가지 매개변수 제어 및 PID 조정 기능을 구현하여 다양한 교육 및 훈련 목적을 달성할 수 있습니다.

2 성능 ​​매개변수
2.1 전원: 단상 3선식 220V±5% 50Hz;
2.2 크기: 1600×800×1800 mm (길이×폭×높이)
2.3 장비 용량: <1KVA 제어 신호: 전압 0~10V 전류: 4-20mA;
2.4 제어 대상 전원 공급 장치: 모터 AC220V±10%, 조절 밸브 AC24V±10% 50Hz±10%, 가열 장치 AC220V±10%
2.5 작동 환경: -10℃~40℃, 상대 습도: 20%~90% (비응축)
2.6 작동 조건: 주변 온도 -10℃~+40℃, 상대 습도 <85% (25℃)
3 제품 구성
1 메인 펌프;
2 외부 냉각수;
3 솔레노이드 밸브 2;
4 집수 탱크;
5 히터;
6 혼합 탱크;
7 솔레노이드 밸브 1;
8 예열 펌프;
9 3방향 전기 혼합 밸브;
10 열교환기;
11 오버플로우 파이프;
12 압력 릴리프 밸브;
F: 유량계;
T: 온도 센서(T1-T6);
L: 액체 레벨 센서;
TIC: 온도 컨트롤러.
3.1 전기 제어 시스템의 하드웨어 구성
1) MCGS 터치스크린
2) 지멘스 PLC: CPU 1214C DC/DC/Rly
3.2 피처
3.3 감지 장치
