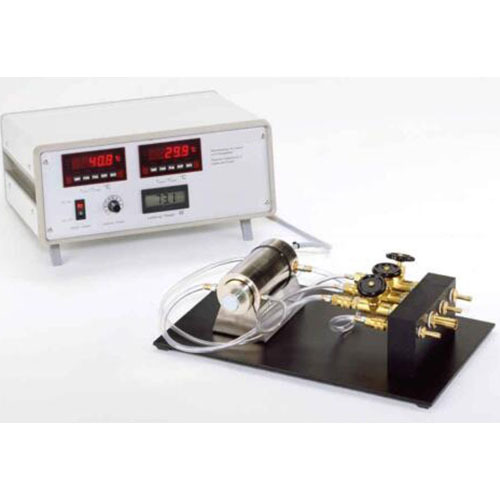

SR-WL373 기체 및 액체의 열전도 실험 장비 (교육용/실습용)물리학에서의 열전도는 고체 또는 정지 유체의 인접한 원자와 분자 사이의 열에너지 전달을 의미합니다.
열 전달은 물질에 묶여 있습니다. 순수한 열 전도 효과는 대류 효과로 인해 유체에서 방해를 받습니다. 이는 유체를 틈새에 넣어서 방지할 수 있습니다.
실험 장치는 다양한 유체의 열전도 특성을 조사하는 역할을 합니다. 실험 장치는 디스플레이 및 제어 장치와 함께 배송됩니다.
실험 장치의 핵심 요소는 알루미늄으로 만들어진 가열된 내부 실린더와 수냉식 재킷을 갖춘 원통형 열 교환기입니다. 내부 실린더와 재킷 사이에는 링 모양의 틈이 있으며, 이는 검사할 유체로 완전히 채워져 있습니다. 간격의 너비는 대류에 의한 열 전달을 무시할 수 있을 정도입니다.
낮은 온도 수준과 광택 있는 표면으로 인해 방사선도 무시할 수 있습니다.
물, 기름, 공기, 산소 또는 이산화탄소와 같은 다양한 유체의 열전도도 k는 실험을 통해 결정될 수 있습니다. 센서는 모든 관련 지점에서 온도와 소비된 가열 전력을 기록합니다.
측정된 값은 디지털 디스플레이에서 읽을 수 있습니다.
잘 구성된 교육 자료는 기본 사항을 설명하고 실험을 통해 단계별 가이드를 제공합니다.
학습 목표/실험
- 기체와 액체의 정상상태 열전도
- 다양한 온도에서 다양한 유체의 열전도도 k 결정
사양
[1] 기체 및 유체(물, 오일, 공기)의 열전도 실험
[2] 실험 장치와 표시 및 제어 장치로 구성된 실험 시스템
[3] 가열식 내부 실린더와 수냉식 재킷을 갖춘 열교환기
[4] 실험 대상 유체는 내부 실린더와 재킷 사이의 환형 간극에 위치함
[5] 좁은 간극, 낮은 온도, 그리고 표면 마감 처리로 인해 대류 및 복사에 의한 열전달은 무시할 수 있는 수준임
[6] 출력 조절이 가능한 전기 히터
[7] 냉각수 및 실험 유체의 유량 조절용 밸브
[8] 온도 및 전기 가열 출력 측정용 센서
[9] 온도 차이 및 가열 출력 표시용 디지털 디스플레이
