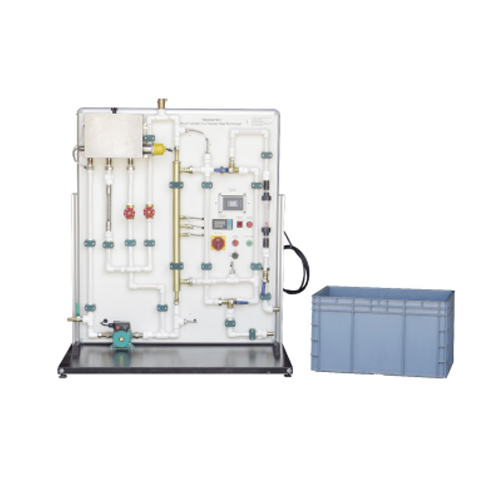

TB220607S01 관형 열교환기 장비에서의 열전달 교육 기술 교육 워크벤치 열 훈련 장비I. 제품 개요
1.1 개요
튜브형 열전달 시험대는 실험실에서 파이프라인 흐름 과정에서 유체 간 열전도를 연구하는 데 사용되는 실습 교육 및 훈련 장치입니다. 시험대의 핵심 부분은 케이싱이며, 내부 튜브에는 온수가, 외부 튜브에는 냉수가 흐릅니다. 물이 흐를 때 온수는 열에너지의 일부를 냉수로 전달합니다. 물의 흐름 방향을 조절하여 정류 및 역류와 같은 다양한 방식으로 열전달 과정을 연구할 수 있습니다. 온도 센서는 입구와 출구, 그리고 파이프 벽 중앙에 배치되어 물의 온도와 벽의 온도를 측정합니다. 온수 회로는 전기 히터가 장착된 물 탱크와 워터 펌프로 구성되며, 밸브를 통해 온수 및 냉수의 흐름을 조절할 수 있습니다. 회로 내 각 지점의 온도와 유량은 디지털 디스플레이에서 직접 확인할 수 있으며, 추가 처리를 위해 USB를 통해 PC로 직접 전송할 수도 있습니다. 관련 실험을 통해 학생들은 파이프라인 흐름 중 열전달에 대한 기본 지식을 익힐 수 있습니다.
1.2 특징
테스트 벤치의 루프 순환에서 물의 흐름 방향을 조절할 수 있어 정류 및 역류와 같은 다양한 열전달 과정을 시험하는 데 사용됩니다.
루프 내 순환수 온도와 순환수 유량을 원활하게 조절할 수 있습니다.
워크벤치 교체 과정에서 발생하는 과도 데이터는 디스플레이에 디지털 형태로 직접 표시됩니다.
III. 실험 내용 완료 가능
실험 1: 하류 배치를 갖는 파이프라인 열전달에서 열교환 과정에 대한 온도의 영향
실험 2 하류 배치를 갖는 파이프라인 열전달에서 열교환 과정에 대한 유량의 영향
실험 3 역류 배치를 갖는 이중관 열교환기의 열전달에서 초기 온도 값의 영향
실험 4 역류 배치를 갖는 파이프라인 열전달에서 열교환 과정에 대한 유량의 영향
실험 5 소프트웨어 사용
실험 6 소프트웨어 데이터 내보내기
