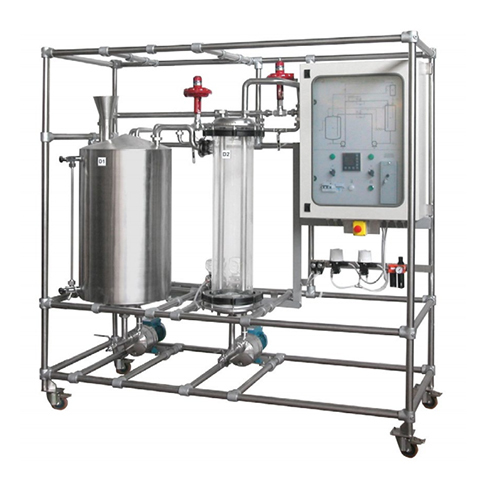

ZM3203 레벨 및 유량 제어(소프트웨어가 포함된 PID 컨트롤러 포함) 컴퓨터 및 백업 UPS를 갖춘 교육용 장비/직업 훈련 장비/공정 제어 트레이너
본 장비는 다음 사항을 시연할 수 있어야 합니다.
• 비례, 적분 및 미분 제어
• 레벨 및 유량 측정 기기
• 공정의 지연 시간, 응답 및 특성 측정
• 컨트롤러 튜닝 기법
사양 (또는 동등 사양)
본 장비는 다음 구성 요소(또는 이에 상응하는 부품)를 갖추어야 합니다.
• 프레임: 장비 및/또는 다양한 구성 요소의 하중을 견딜 수 있는 충분한 두께의 스테인리스강 또는 양극 산화 알루미늄
• 40리터 용량의 스테인리스강 저장 탱크
• 20리터 용량의 스테인리스강 항수위 탱크
• 원심 펌프(부식 및 침식 관련 문제를 견딜 수 있는 재질로 제작)
최대 유량 = 2m³/h,
최대 양정 = 10m
• 압축기 (압축 공기 요구량(1 Nm³/h @ 6 bar)에 필요한 1/4인치 암 밸브 포함)
• 1/2인치 호스 커넥터가 있는 수돗물 밸브
• 유리 컬럼 높이 = 500 mm
• 4~20mA 출력 신호를 제공하는 전자식 차압 유량계
• 교정된 다이어프램
• 4~20mA 출력 신호를 제공하는 전자식 차압 레벨계
• 스테인리스 스틸 공압 밸브
• 4~20mA / 0.2~1 bar 전자-공압 변환기
• PID 컨트롤러
• 배관 및 밸브
• 안전 제어 장치
• 장비의 컴퓨터 제어를 위한 소프트웨어가 포함된 자동화 장치
• 컴퓨터
• 정전 시 장치/장비를 차단할 수 있는 충분한 백업 용량을 갖춘 UPS
• 예비 부품 목록(1년 기준)
• 장치는 원활한 작동을 위해 필요한 모든 부속품과 가스를 포함하여 공급되어야 합니다. 실린더, 설치 및 사후 유지 보수 서비스, 교정 키트(있는 경우) 및 실습 매뉴얼.
