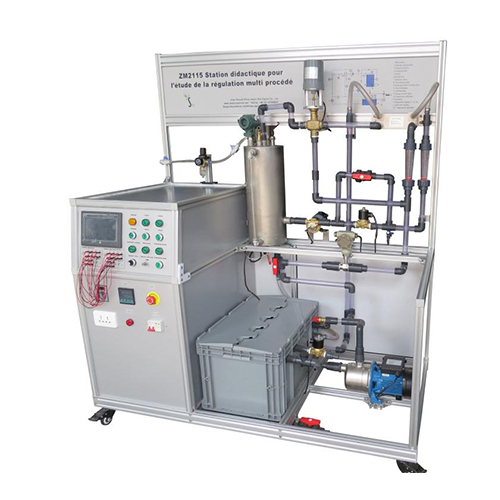

TB-220222-S-05 압력, 유량, 레벨 및 온도 측정 교육 장비, 직업 훈련 장비, 공정 제어 트레이너

1. 제품 개요
1.1 특징
공정 제어는 생산 공정의 자동 제어를 의미하며 자동화 기술의 중요한 부분입니다. 일반적으로 석유, 화학, 전력, 야금, 경공업, 건축 자재, 원자력 등 산업 생산에서 연속 또는 순환 공정의 자동 제어를 가리킵니다. 현대 산업 생산 공정에서 공정 제어 기술은 다양한 최적의 기술 및 경제 지표 달성, 경제 효율성 및 노동 생산성 향상, 작업 환경 개선, 생태 환경 보호에 점점 더 중요한 역할을 하고 있습니다.
당사는 공정 중심 기업 자동화 및 정보 시스템의 핵심 기술 및 장비 시스템을 기반으로 첨단 공정 제어 전문 실험실을 위한 종합적인 실습 교육 장비를 설계 및 제작하여 전문 과목 실험실 엔지니어링 실습 기지를 구축하고 있습니다.
본 교육 장비는 합리적이고 다용도로 설계되어 산업 자동화 및 자동 제어 전공 관련 교과목의 실험 교육 요구 사항을 충족할 뿐만 아니라 대학원생의 연구 개발에도 활용할 수 있습니다.
1.2 특징
1. 산업용 알루미늄 프로파일 프레임, 투명한 구조 설계 및 개방형 인터페이스를 채택했습니다. 하단에 만능 바퀴가 있어 각 유닛의 이동이 유연하고 사용이 간편하며 손상 위험이 적습니다.
2. PLC 터치스크린 통합 장비와 버튼 제어 장치를 포함하여 수동/자동 전환이 가능하며, 두 기능 간의 상호 작용에 영향을 미치지 않습니다(PLC 프로그램 없이도 수동 제어 가능). 소형 산업 장비의 공정 제어에 적합한 구성으로 장비 활용의 유연성을 크게 향상시킵니다.
3. 산업 현장에서 널리 사용되는 온도, 유량, 액면 및 압력 센서를 다양하게 활용하여 관련 실험을 설계할 수 있습니다.
4. 시분할 제어 방식을 통해 유량 측정값과 온도 측정값처럼 두세 가지 매개변수를 동시에 수집할 수 있습니다. 장비 본체는 전체 알루미늄 합금으로 제작되었습니다. 미적 관점에서 공학적 개념을 잃지 않고, 공정 장비용 전문 실험실 실험 대상 시스템을 검토 및 구축하여 시대의 분위기를 갖춘 시범 실험실로 만들 것입니다.
5. 이 장치는 공정 제어의 기본 제어 교육 프로젝트를 완료하고 유량, 온도, 압력, 액면의 네 가지 매개변수 제어 및 PID 조정 기능을 구현하여 다양한 교육 및 훈련 목적을 달성할 수 있습니다.

2. 기술 사양
1. 작동 전원: 단상 3선식 220V±5% 50Hz;
2. 크기: 1600 × 800 × 1800 mm (길이 × 너비 × 높이)
3. 기계 용량: <1KVA 제어 신호: 전압 0~10V / 4-20mA;
4. 제어 대상 전원 공급 장치: 모터 AC220V±10%, 조절 밸브 AC24V±10% 50Hz±10%, 가열 장치 AC220V±10%
5. 작동 환경: -10°C ~ 40°C, 상대 습도: 20% ~ 90% (결로 없음)
6. 작동 조건: 주변 온도 -10°C ~ +40°C, 상대 습도 <85% (25°C)
특징:
전력: 120V;
주파수: 60Hz;
구성품: 60리터 메인 탱크, 원심 펌프, 로터미터, 벤투리관, 저/고 범위 차압 변환기, 드립 트레이, 계측기 장착 튜브, 볼 밸브, 냉온수 펌프 키트, 브레이징 플레이트 열교환기 및 가열/냉각 장치가 포함된 공정 스테이션;
유형: 이동식;
추가 기능: 공정 제어, 계측 장비 구성 및 데이터 수집을 위한 SCADA 소프트웨어 포함, 원격 및 로컬에서 오류를 입력하여 오류 진단 교육을 수행할 수 있는 기능, 시스템 제어 교육에 중점을 둔 설계, 공정 내 온도, 유량, 레벨 및 압력 변수를 제어 및 모니터링할 수 있는 기능, 트랜스듀서가 HART 또는 Foundation FieldBus 프로토콜을 사용하여 통신할 수 있는 기능, 공정 스테이션과 계측 스테이션을 전체 이동성에 고정할 수 있는 기능, 계측 스테이션에 터치스크린이 있는 그래픽 제어 단말기 포함, 장비 사용 및 취급 교육 제공.
