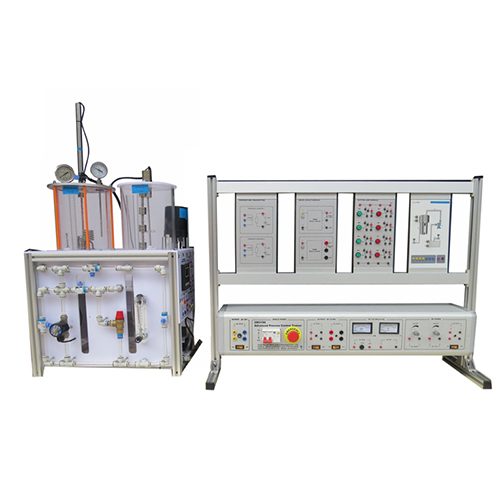

ZM3198T 다변수 조절 벤치 교육 장비, 직업 교육 장비, 공정 제어 트레이너

1. 제품 개요
1.1 개요
공정 제어는 생산 공정의 자동 제어를 의미하며 자동화 기술의 중요한 부분입니다. 일반적으로 석유, 화학, 전력, 야금, 경공업, 건축 자재, 원자력 등의 생산 공정을 지칭합니다. 현대 산업 생산 공정에서 공정 제어 기술은 최적의 기술 및 경제적 지표를 달성하고, 경제적 이익과 노동 생산성을 향상시키며, 작업 환경을 개선하고, 생태 환경을 보호하는 데 점점 더 중요한 역할을 합니다.
당사는 공정 산업 자동화 및 정보 시스템을 주축으로 하여 핵심 기술 및 장비 시스템을 설계하고 생산 공정 제어 전문 실험실 종합 실습 교육 장비를 구축하여 주요 실험실 엔지니어링 실습 기지를 마련했습니다.
이 교육 장비는 합리적이고 다용도로 설계되어 산업 자동화, 자동 제어 등 전문 과정의 실험 교육 요구 사항을 충족할 뿐만 아니라 대학원생의 연구 개발 주제에도 적합합니다.

1.2 특징
1. 산업용 알루미늄 프로파일 프레임, 투명한 구조 설계, 개방형 인터페이스를 채택했습니다. 데스크탑 설치, 테이블탑 설치 등 다양한 설치 방식을 지원하며, 컴퓨터를 배치할 수 있는 작업대도 제공합니다.
2. 테이블 구조와 알루미늄 합금 프레임 설계를 통해 제어 대상과 제어 시스템을 분리하여 작업대에 함께 설치하거나 필요에 따라 분리하여 사용할 수 있습니다. 예를 들어, 다양한 모의 부하를 장착한 행잉 박스에 제어 시스템을 추가하면 PLC 교육 장비로 활용할 수 있어 장비의 활용도를 크게 높였습니다.
3. 장치의 입출력 인터페이스는 호환성이 뛰어나며, 구동 장치와 PLC 제어 장치는 행잉 박스 형태로 제작되어 교체가 용이합니다. 부하의 전자 회로로 사용하거나 PLC 제어 시스템의 실행 대상으로 사용할 수 있으며, 필요에 따라 확장 및 업그레이드가 가능합니다.
4. 온도, 유량, 액면, 압력 및 기타 산업 분야의 구성 요소 감지에 널리 사용됩니다.
5. 시분할 제어 방식을 활용하여 두세 개의 매개변수를 동시에 측정할 수 있습니다. 예를 들어 유량 측정 세트와 온도 측정 세트를 동시에 측정하는 것이 가능합니다. 전체 시스템은 알루미늄 합금으로 제작되었으며, 엔지니어링 개념과 미적 관점을 결합하여 시스템 자체의 외관을 아름답게 디자인했습니다. 이를 통해 공정 및 장비 관련 전문 실험실을 구축하고 현대적인 시연 실험실을 마련했습니다.
6. 기본 제어 장치는 공정 제어 교육 프로그램을 이수할 수 있으며, 유량, 온도, 압력, 액면 등 5가지 매개변수 제어 및 PID 제어 기능을 구현하여 다양한 교육 실습을 제공할 수 있습니다.
7. 저압 워터 펌프를 채택했으며, 워터 펌프 출구에는 조절 밸브 루프와 직접 루프가 있어 실험 요구 사항에 따라 선택하여 사용할 수 있습니다.
8. 모든 계측기 센서 배선은 단자로 직접 연결되며, 필요한 데이터에 따라 센서 회로를 선택할 수 있고, 실험 내용에 따라 센서와 계측기를 유연하게 조합할 수 있습니다.
9. 장치 입출력 인터페이스는 호환성이 우수하며, 구동 장치와 주 제어 장치는 모두 매립형 박스 형태로 제작되어 교체가 용이하고, 부하의 전자 회로로 사용하거나 PLC 제어 시스템의 실행 대상으로 사용할 수 있으며, 필요에 따라 확장 및 업그레이드가 가능합니다.
10. 전기 제어는 AB 2080-LC50 PLC를 채택했으며, 아날로그 확장 모듈 및 기타 관련 장치 구성 요소를 갖추고 있어 소형 산업 장비 공정의 주요 구성을 제어합니다.
5. 실험 완료
(1) 액면 측정 실험
(2) 압력 제어 실험
(3) 온도 제어 실험
(4) 유량 제어 실험
(5) 유량 매개변수 PID 제어 실험
(6) 온도 매개변수 PID 제어 실험
(7) 수질 매개변수 PID 제어 실험
(8) 압력 매개변수 PID 제어 실험
(9) 액면 매개변수 PID 제어 실험
(10) 온도 신호 수집 및 비교 루프 실험
(11) 교통 신호 수집 비교 루프 실험
(12) 압력 신호 수집 비교 루프 실험
(13) 액면 신호 수집 비교 루프 실험
(14) 단일 루프 제어 시스템 실습
(15) 탱크 액면 제어 실험
(16) 정적 수온 제어 실험
(17) 동적 수온 제어 실험
(18) 전동 밸브 유량 측정
(19) 속도 조절 펌프 토출량 제어 실험
(20) 탱크 압력 제어 실험
(21) 물탱크 압력 누출 방지 실험
(22) 제어 방안 구성 및 이해 공정 제어 및 검출 장치의 하드웨어 구조 연결 실험
(23) 기기의 작동 및 매개변수 설정 실험, 기기 교체 등
(24) 센서 교정(제로 이동 및 범위 조정)
