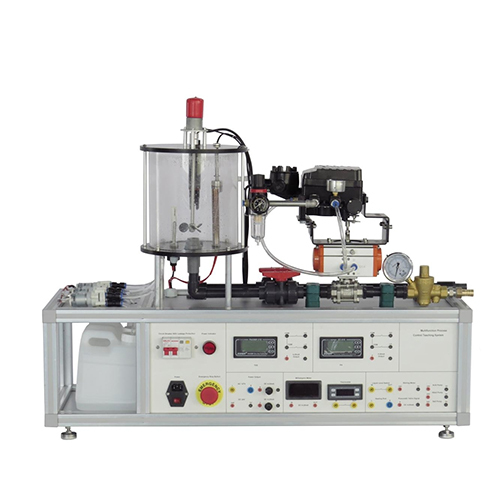

ZM3208 다기능 공정 제어 교육 시스템, 교육 장비, 직업 교육 장비, 공정 제어 트레이너
I. 제품 개요
1.1 개요
생활 수준 향상과 치열해지는 시장 경쟁 속에서 제품의 품질과 기능 또한 한층 더 발전했습니다. 제품 제조 공정은 점점 더 복잡해지고 있으며, 산업 자동화의 중요한 분야인 공정 제어의 중요성도 커지고 있습니다.
현대 산업 제어에서 공정 제어 기술은 오랜 역사를 가진 분야입니다. 1930년대에 처음 적용된 이후, 공정 제어 기술은 수동 제어에서 자동 제어로 발전해 왔습니다. 자동 제어 시대에는 공정 제어 시스템이 분산 제어, 중앙 집중 제어, 분산형 제어, 그리고 현장 버스 제어 시스템 단계의 네 단계를 거치며 놀라운 발전을 이루었습니다. 대규모 구조의 복잡한 산업 생산 공정이든, 전통적인 산업 공정의 전환이든, 공정 제어 기술은 제품 품질 향상과 에너지 절약에 매우 중요한 역할을 해왔습니다.
관련 직업 전문 대학 학생들의 효과적인 교육을 위해, 당사는 다기능 공정 제어 교육 시스템을 설계 및 제작했습니다. 본 장비는 다양한 제어 공정 실험을 제공하며 기초 실험 요구 사항을 충족할 수 있습니다.
1.2 특징
(1) 본 제품은 뛰어난 안전성을 자랑하며, 특히 접지 신뢰성 보호 및 발열체 보호 기능을 갖추고 있습니다.
(2) 본 제품은 통합 모듈식 설계를 채택하여 장비의 크기가 작고 기능 구분이 명확하여 실험 원리를 쉽게 이해하고 학습할 수 있습니다.
(3) 본 제품은 우수한 제조 재료를 사용하여 장비의 수명과 유지 보수 주기를 최대한 연장합니다.
(4) 본 제품은 다양한 실험 모듈을 갖추고 있어 실험의 다양성을 크게 향상시킵니다.
II. 성능 매개변수
입력 전원: 단상 AC110V 50~60Hz
크기: 1050mm*480mm*800mm
무게: 45kg 미만
작동 조건: 주변 온도 -10℃ ~ +40℃, 상대 습도 85% 미만(25℃ 기준)
3. 구성 요소 목록 및 상세 소개
3.1 주요 부분
번호 명칭
1 교반 모터
2 실험 용기
3 부유구 수위계
4 pH 측정기
5 히터
6 TDS 측정기
7 믹서
8 온도 센서
9 실험 용기 급수구
10 실험 용기 배수구
11 염 용액 공급 펌프
12 알칼리 용액 공급 펌프
13 산성 용액 공급 펌프
14 염 용액 저장통
15 알칼리 용액 저장통
16 산성 용액 저장통
17 전기 제어 패널
18 배수 제어 밸브
19 급수 제어 밸브
20 전기/공압 비율 밸브
21 압력계
22 프레임 본체 지지대
3.2 전기 부품
번호 명칭
1 누전 차단기 포함 2상 회로 차단기
2 전원 표시등
3 TDS 표시기 및 측정 인터페이스
4 pH 표시기 및 측정 인터페이스
5 전원 인터페이스 및 제어 스위치
6 비상 버튼
7 다중 전원 출력 인터페이스
8 NaAh 전류 표시판
9 온도 값 표시 기기
10 수위계 및 가열봉 전원 출력 인터페이스
11 믹서 출력 전원 공급 및 측정 인터페이스
12 산/알칼리/염 용액 공급 펌프 전원 인터페이스
3.3 장비 구성 목록
번호 명칭 수량
구성품 1 믹서 1
구성품 2 부유식 수위계 1
구성품 3 pH 측정기 1
구성품 4 히터 1
구성품 5 TDS 측정기 1
구성품 6 온도 센서 1
구성품 7 용액 공급 펌프 3
구성품 8 제어 밸브 2
구성품 9 전기/공압 비례 조절 밸브 1
구성품 10 압력계 1
구성품 11 고형물 저장통 3
구성품 12 누전 차단기 포함 2상 회로 차단기 1
구성품 13 TDS 표시기 1
구성품 14 pH 표시기 1
구성품 15 비상 버튼 1
구성품 16 NaAh 전류 표시판 1
구성품 17 온도 표시기 1
3.4 액세서리
번호 명칭 수량
부품 1 전원 케이블 1개
부품 2 빨간색 2mm 전선 12개
부품 3 검은색 2mm 전선 18개
부품 4 4mm 전선 4개
부품 5 pH 측정액 3개
부품 6 투명 수도관 1개
부품 7 파이프 클립 4개
IV. 실험 목록
실험 1 다기능 공정 제어 교육 시스템의 전기적 성능 Vallean 제어 실험 시연
실험 2 다기능 공정 제어 교육 시스템의 pH 측정 실험 시연
실험 3 다기능 공정 제어 교육 시스템을 이용한 pH 값 변화에 영향을 미치는 요인 연구
실험 4 다기능 공정 제어 교육 시스템을 이용한 TDS 측정 실험 시연
실험 5 다기능 공정 제어 교육 시스템을 이용한 TDS 값 변화에 영향을 미치는 요인 연구
실험 6 Siemens PLC를 사용하여 다기능 공정 제어 교육 시스템의 pH 자동 매칭 실험 시연
