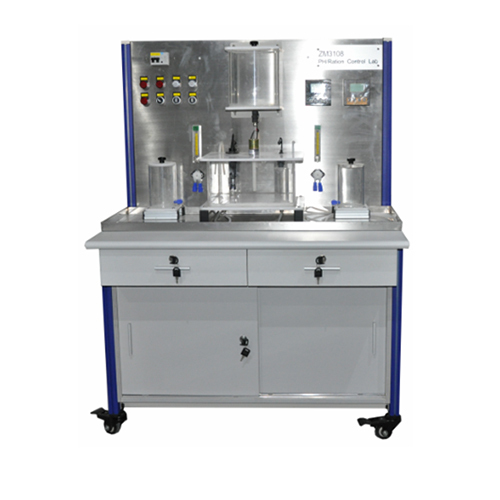

ZM3108 pH/배양 제어 교육 장비, 교육용 장비, 직업 교육 장비, 공정 제어 트레이너

1. 제품 개요
1.1 개요
본 pH 공정 제어 시스템은 pH 조절 트레이너를 기반으로 하며, pH 제어 교육에 사용됩니다. 실습을 통해 학생들은 pH 조절 장치의 원리와 제어 방법을 익히고, 관련 지식과 기술을 함양할 수 있습니다. 공과대학, 전문대학, 기술학교, 직업훈련원 등에 적합합니다.
1.2 특징
(1) 우수한 시험 기술력을 갖춘 제어 모니터링 시스템은 산업용 보일러 수질 시험 요건을 시뮬레이션하여 보일러 수질(즉, pH 값)을 실시간으로 정확하게 측정할 수 있습니다.
(2) 산업 표준 보일러 수질 pH 값 요건에 따라 실시간으로 자동 측정하고 정확한 데이터를 수집하여 교육 실습 센터로 즉시 전송합니다. 관찰 및 제어 CPU의 제어 신호를 설정하여 관찰 및 제어 CPU가 물, 산, 알칼리 첨가 및 오염물질 배출을 제어하도록 합니다.
(3) 본 교육 시스템을 통해 학생들은 보일러수의 산성도를 이해하고, 온/오프 또는 주입량 조절을 통해 비율을 제어하는 ​​방법을 배우며, pH 값을 제어하는 ​​방법, 수동으로 산성화 및 알칼리화 값을 조절하여 pH 값을 조정하는 방법, 즉 pH 값 제어의 세 가지 제어 방법을 학습합니다.

2. 용량 및 매개변수
1. 제어 콘솔 외부 크기: 1000×700×1400mm
2. 시료 주입관 직경: φ8
3. 산성화/알칼리화 주입관 직경: φ8
4. 오염물질 배출관 직경: φ8
5. 전원 공급: AC 220(±22)V, 전력: 200W
6. 측정 매개변수 명칭 및 측정 범위:
6.1. pH 값: (0~14.00)pH
6.2. mV: (0~±1999)mV
6.3. 전도도/TDS 값: 전도도: (0~9999)μS/cm³
6.4. TDS 값: (0~9999)mg/L
6.5. 온도 값: (-5.0~105.0)℃. 일반적으로 물 시료 온도는 40℃ 이하로 유지됩니다.
7. 경보 유형 및 형식:
7.1. pH 값 경보: 표시창을 통해 경보 값을 설정할 수 있습니다.
7.2. 전도도 값 경보: 표시창을 통해 경보 값을 설정할 수 있습니다.
7.3. TDS 값 경보: 표시창을 통해 경보 값을 설정할 수 있습니다.
8. 제어 가능한 신호 명칭 및 신호 유형:
제어 신호: 물 추가, 산성화, 알칼리화, 오염물질 배출
9. 전원 입력: 24V DC
10. 작동 환경: -10~40℃
3. 제품 구성
3.1 pH 비율 제어 시스템 패널
pH 비율 제어 시스템 패널은 스테인리스 재질로 제작되어 산화 방지 및 부식 방지 기능을 갖추고 있으며, 하단은 스테인리스 스틸 판으로 마감되어 액체 유입 및 부식을 방지합니다. 산 및 알칼리 탱크는 5mm 두께의 투명 아크릴 용기를 사용하여 학생들이 산도와 알칼리도를 직접 관찰할 수 있습니다.
3.2 작업대
작업대는 알루미늄 기둥 구조에 내화성 강판을 사용하여 제작되었으며, 서랍 2개와 수납장이 있습니다. 4개의 범용 거치대와 2개의 사물함이 있어 학생들이 작업대를 유연하게 이동 및 고정할 수 있습니다.
pH 제어 시스템 패널은 메인 제어 스위치, 전기 제어 시스템,
물 탱크, 산 탱크, 알칼리 탱크, 혼합액 탱크로 구성됩니다. 산성 펌프 및 유량계, 알칼리 펌프 및 유량계, 교반 모터, 워터 펌프 및 배기 펌프 등을 추가합니다.
4. 실험 목록
4.1 산성화액 첨가 수동 켜짐/꺼짐 제어
4.2 알칼리화액 첨가 수동 켜짐/꺼짐 제어
4.3 산성화 알칼리 혼합액 첨가 수동 켜짐/꺼짐 제어
4.4 산성화액 첨가 자동 켜짐/꺼짐 제어
4.5 알칼리화액 첨가 자동 켜짐/꺼짐 제어
4.6 산성화 알칼리 혼합액 첨가 자동 켜짐/꺼짐 제어
4.7 간단한 공정 제어 시스템 구성 이해
4.8 기본 공정 제어 원리 숙달
