TB-230117R-003 태양광 패널 트레이너 교육용 장비 직업 교육 장비 재생에너지 교육 장비

1. 제품 소개
1.1 제품 설명

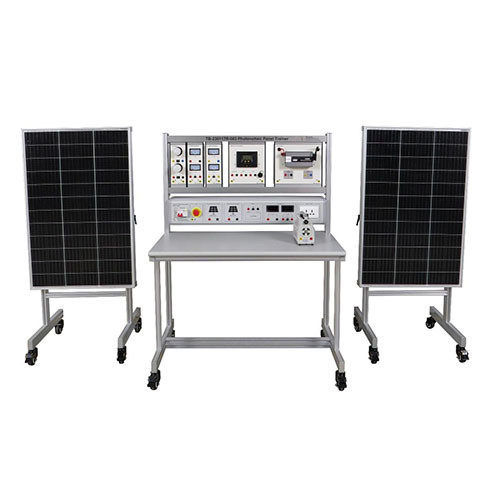

본 장비는 학생들을 위해 설계된 태양광 발전 교육 및 훈련 시스템입니다. 모듈형 구조를 통해 실제 태양광 발전 과정을 시뮬레이션하고, 발전, 에너지 저장, 역전, 부하 제어 및 데이터 모니터링 기능을 통합했습니다. 알루미늄 합금 프레임을 기반으로 하며, 이동이 편리한 4개의 범용 바퀴가 장착되어 있습니다. 넓은 작업 공간은 다양한 시나리오의 실험 운영을 지원하고, 원격 모니터링 기능을 지원하여 이론 교육과 실습 운영의 두 가지 요구를 모두 충족합니다.
본 장비는 "이론적 시각화와 실습 운영"을 핵심으로 합니다. 실제 태양광 발전 과정 시뮬레이션, 풍부한 모니터링 데이터, 유연한 모듈 조합을 통해 학생들이 신에너지 발전 시스템의 작동 원리, 장비 디버깅 및 문제 해결 기술을 습득할 수 있도록 지원합니다. 태양광 기술 교육을 위한 이상적인 교육 플랫폼입니다.
1.2 제품 특징
1. 태양광 발전 시뮬레이션
태양광 패널은 빛을 받아 직류 전류를 생성하고, MPPT 태양광 컨트롤러(12/24V, 30A)를 통해 최대 전력점 추적을 구현하여 에너지 변환 효율을 최적화합니다.
"태양광 1"과 "태양광 2"의 듀얼 채널 출력을 지원하며, 다양한 조명 조건에서 발전 성능을 비교할 수 있습니다.
2. 다중 파라미터 데이터 모니터링
계측 모듈: AC/DC 전압계, 전류계(예: AC250V/5A, DC50V/10A), 기계식 AC 미터를 탑재하여 발전 데이터를 실시간으로 표시합니다.
파워박스 모니터링 유닛: DC 전압계(30V), 전류계(10A), 직관적인 피드백을 통해 배터리 충전 및 방전 상태를 확인할 수 있습니다.
3. 반전 및 부하 제어
인버터 모듈: 배터리의 12V DC 전력을 AC230V/50Hz AC 전력으로 변환하여 연속 600W, 최대 1200W 부하 구동을 지원합니다.
부하 모듈: AC/DC LED 전구(AC220V/5W, DC12V/5W)를 포함하여 다양한 전원 공급 모드에서 부하 작동 상태를 확인합니다.
휴대용 부하 확장: AC220V 소켓을 통해 외부 장치를 연결하여 실험 시나리오를 확장합니다.
4. 에너지 저장 및 안전 보호
배터리 유닛: 태양광 전력을 저장하고 독립형 전력 공급 실험을 지원합니다.
회로 차단기 + 비상 정지 스위치: 이중 회로 보호 메커니즘으로 비상 시 전원 공급을 신속하게 차단합니다.
퓨즈 등급 보호(5A/10A/20A): 다양한 모듈의 과전류 보호 요구 사항에 맞춰 조정 가능합니다.
5. 실험 확장 및 디버깅
각 모듈을 4mm 안전 전기 케이블(빨강/검정/노랑/파랑/이중 색상)로 연결하여 회로를 유연하게 구성할 수 있습니다. 휴대용 조도 센서는 조도와 발전 효율 간의 관계 분석을 지원합니다.
2. 기술 사양
태양광 패널: DC12V/120W (단결정) 1020mm*670mm
장비 전원 공급: 단상 3선식 AC220V
이동식 부하: 10Ω/4A
크기: 1060mm*630mm*1380mm
무게: ≤100kg

3. 제품 구성품 명칭 및 기능 소개
3.1 제품 본체
번호 명칭 수량
1 태양광 패널 2개
2 장비 모듈 부품 1개
3 장비 전원 박스 1개
4 이동식 부하 1개
3.2 제품 모듈 부품
번호 명칭 수량
1 태양광 컨트롤러 모듈 1개
2 인버터 모듈 1개
3 AC 측정 모듈 1개
4 부하 모듈 1개
5 DC 측정 모듈 1개
3.3 제품 전원 박스
번호 명칭 수량
1 회로 차단기 유닛 1개
2 비상 정지 스위치 유닛 1개
3 PV 1 출력 유닛 1개
4 PV 2 출력 유닛 1
5 배터리 유닛 1
6 DC 전압계 유닛 1
7 DC 전류계 유닛 1
8 소켓 1
3.4 제품 액세서리
번호 명칭 수량
1 케이블 2
2 휴대용 조도 센서 1
3 충전기 1
4 USB 플래시 드라이브 1
5 USB 케이블 1
6 퓨즈(20A) 3
7 퓨즈(10A) 3
8 퓨즈(5A) 3
9 4mm 안전 전기 케이블(빨간색) 6
10 4mm 안전 전기 케이블(검정색) 6
11 4mm 안전 전기 케이블(노란색) 5
12 4mm 안전 전기 케이블(2색) 5
13 4mm 안전 전기 케이블(파란색) 5
4. 제품 교육 실험 목록
(1) 조명 각도에 따른 발전 실험(전류)
(2) 조명 각도에 따른 발전 실험(전압)
(3) 태양광 패널 병렬 연결 실험
(4) 배터리 충전 실험 (충전기)
(5) 배터리 충전 실험 (태양광 패널)
(6) 배터리 인버터 실험
(7) 태양광 발전 그룹 실험
