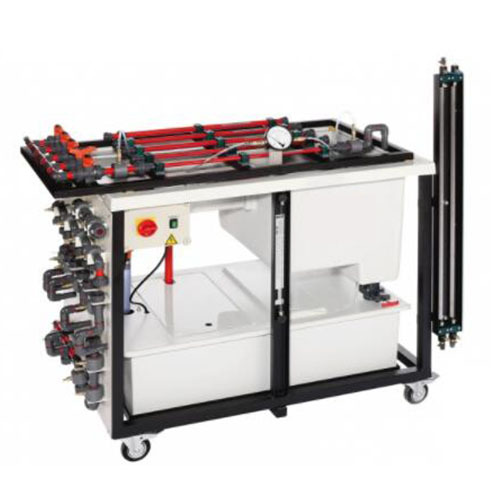

ZM8165 배관망 유체 공학 실습 및 교육용 장비파이프라인 구축에 있어 중요한 과제 중 하나는 복잡한 배관 시스템 내의 압력과 유량을 파악하는 것입니다. 실무에서 총 압력 손실을 계산하는 것은 냉난방 시스템, 식수 공급 시스템 및 일부 폐수 처리 시스템에 적합한 구동 장치를 설계하는 데 있어 기초가 됩니다. 또한 압력 손실에 대한 정보는 시스템 운전을 최적화하는 데에도 활용됩니다.
이 장비를 통해 파이프의 병렬 및 직렬 연결, 분기 및 합류와 같은 다양한 배관망을 구성 및 분석하고 개별 파이프를 연구할 수 있습니다. 전기 회로의 키르히호프 법칙(Kirchhoff’s laws)을 응용하여 절점 해석(nodal analysis)을 수행하는 것도 가능합니다.
실습 장비 상단에 미리 설치된 5개의 파이프 구간은 배관 부품을 사용하여 배관망으로 연결됩니다. 탱크, 파이프, 배관 부품, 밸브 및 피팅은 모두 플라스틱 소재로 제작되었습니다. 각 파이프 구간은 볼 밸브를 통해 차단할 수 있습니다. 실험 과정에서 다양한 파이프 및 배관 부품에서 발생하는 압력 손실을 기록하고 평가합니다.
차압을 측정하기 위해 측정 범위가 서로 다른 두 개의 압력계가 포함되어 있습니다. 유량은 체적 측정 방식으로 측정합니다.
이 실습 장비는 자체적인 급수 시스템을 갖추고 있습니다. 폐쇄형 물 순환 회로에는 수중 펌프가 장착된 공급 탱크가 포함되어 있습니다.
사양
다양한 배관망 연구
서로 다른 직경을 가진 5개의 사전 설치된 배관 구간
배관 부품용 패널
배관 구간과 다양한 배관 부품을 이용한 배관망 구성
배관 구간 보정
배관 구간의 병렬 및 직렬 연결
폐회로(순환형) 배관망 구성
이중관 마노미터 및 차압 마노미터를 이용한 차압 측정
측정 탱크(차단 가능), 스톱워치 및 수위계를 이용한 유량 측정
