MEP030 공압 디스커버리 벤치 공압 훈련 장비 교육 장비 직업 훈련 장비
1. 제품 소개
1.1 제품 설명

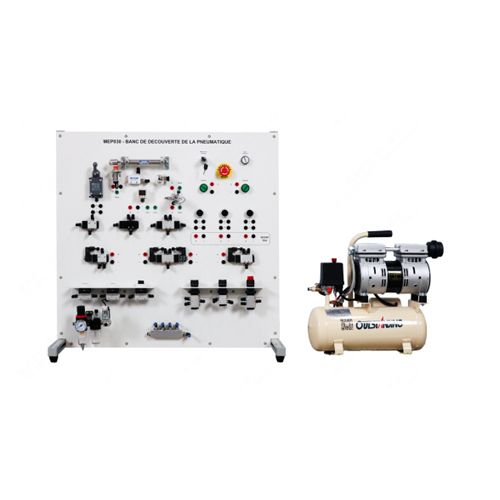

MEP030 워크벤치는 산업용 공압 및 전기 공압을 탐구하기 위한 워크벤치입니다. 콘솔에 통합되어 있으며 버튼과 스위치, 전기 및 공압, 표시등으로 제어됩니다.
1.2 제품 특징
센서 상태 시각화 및 널리 사용되는 산업 기술을 대표하는 분배기, 액추에이터 및 센서용 FRL 전원 모듈(압력 조절 필터, 부스터 밸브)을 제공합니다.
2. 기술 사양
2.1 기술 매개변수
전원 매개변수: AC 220V 단상 ±10%
2.2 치수 및 무게
크기: 800mm×410mm×800mm
무게: 약 20kg
3. 제품 구성품 명칭 및 기능 소개
3.1 제품 주요 부품
번호 명칭
1. 트래블 밸브
2. 유도 센서
3. 복동 실린더
4. 진공 발생기
5. 진공 흡입 컵
6. 기압계
7. 단동 실린더
8. 공기 펌프 스위치
9. 비상 정지 버튼
10. 공기 펌프 스위치 표시등
11. 표시등 H1
12. 표시등 H2
13. 2위치 3방향 단일 공기 제어 밸브
14. 2위치 5방향 단일 공기 제어 밸브
15. 2위치 5방향 이중 공기 제어 밸브
16. 버튼
17. 출력 모듈
18. 2위치 3방향 단일 전기 제어 솔레노이드 밸브
19. 2위치 5방향 이중 전기 제어 솔레노이드 밸브
20. 2위치 5방향 단일 전기 제어 솔레노이드 밸브
21 셀프 리셋 버튼 밸브 1(왼쪽 줄)
22 셀프 리셋 버튼 밸브 2(왼쪽 줄)
23 노브형 공기 제어 밸브(왼쪽 줄)
24 2단 5방향 셀프 리셋 버튼 밸브(오른쪽 줄)
25 2단 3방향 셀프 리셋 버튼 밸브(오른쪽 줄)
26 2단 5방향 노브형 공기 제어 밸브(오른쪽 줄)
27 다중 배관 배기
28 2방향 조인트
29 무급유식 공기 압축기 및 공기 펌프 550W-8L 기계
3.2 제품 부속품
품목 번호
1 유럽식 전원 코드, 구멍 2개, 꼬리 모양
2 공기 압축기, 무급유식 공기 펌프, 550W-8L
3 유럽식 플러그
4 4mm 안전 연결 케이블, 1미터, 양쪽 끝, 빨간색
5 4mm 안전 연결 케이블, 1미터, 양쪽 끝, 검은색
6 4mm 안전 연결 케이블, 1미터, 양쪽 끝, 녹색
7 기관 RPU4*2.5, 투명
8 기관 가위 TK-3
9 기관 플러그 ∮4 APP4, 검정색
10 T형 3방향 RPE4 커넥터
11 직선 커넥터 PU4
12 공압 직선 커넥터
4. 제품 구성 목록
번호 이름 수량
1 유럽식 전원 코드, 구멍 2개, 꼬리 모양 1개
2 공기 압축기, 무급유 공기 펌프, 550W-8L 1개
3 유럽식 플러그 1개
4 4mm 안전 연결 케이블, 1m, 양쪽 끝, 빨간색 10개
5 4mm 안전 연결 케이블, 1m, 양쪽 끝, 검은색 10개
6 4mm 안전 연결 케이블, 1m, 양쪽 끝, 녹색 10개
7 기관 RPU4*2.5, 투명 30m
8 기관 가위 TK-3 1개
9 기관 플러그 ∮4 APP4, 검은색 5개
10 T형 3방향 RPE4 커넥터 3개
11 스트레이트 커넥터 PU4 3개
12 공압 스트레이트 커넥터 1개
13 스트로크 밸브 1개
14 유도 센서 1개
15 복동 실린더 1개
16 진공 발생기 1개
17 진공 흡입 컵 1개
18 기압계 1
19 단동 실린더 1
20 공기 펌프 스위치 1
21 비상 정지 버튼 1
22 공기 펌프 스위치 표시등 1
23 표시등 H1 1
24 표시등 H2 1
25 2위치 3방향 단일 공기 제어 밸브 1
26 2위치 5방향 단일 공기 제어 밸브 1
27 2위치 5방향 이중 공기 제어 밸브 1
28 버튼 3
29 출력 모듈 1
30 2위치 3방향 단일 전기 제어 솔레노이드 밸브 1
31 2위치 5방향 이중 전기 제어 솔레노이드 밸브 1
32 2위치 5방향 단일 전기 제어 솔레노이드 밸브 1
33 셀프 리셋 버튼 밸브 1(왼쪽 줄) 1
34 셀프 리셋 버튼 밸브 2(왼쪽 줄) 1
35 노브형 공기 제어 밸브(왼쪽 줄) 1
36 2위치 5방향 셀프 리셋 버튼 밸브 1
37 2위치 3방향 셀프 리셋 버튼 밸브 1
38 2위치 5방향 노브형 공기 제어 밸브 1
39 다중 파이프라인 공기 배출 1
40 2방향 조인트 1
41 무급유식 공기 압축기 공기 펌프 550W-8L 1
5. 제품 교육 실험 목록 (자세한 내용은 실험 설명서 참조)
(1) 스트로크 밸브 시험 실험
(2) 진공 흡입 컵 시험 실험
(3) 유도 센서 시험 실험
(4) 압력 게이지 시험 실험
(5) 단동 실린더 시험 실험
(6) 2위치 5방향 이중 공기 제어 밸브 실험
(7) 2위치 5방향 이중 전기 제어 솔레노이드 밸브 실험
