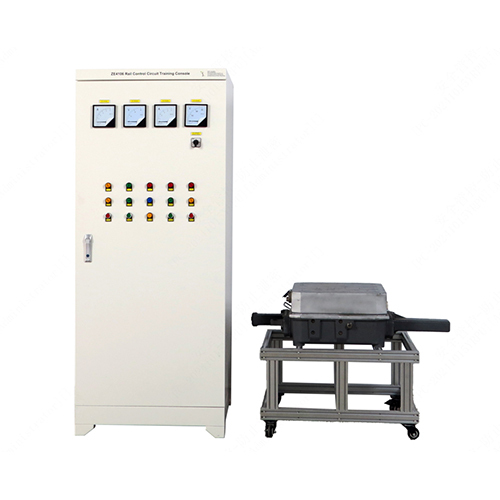

ZE4106 철도 제어 회로 교육용 콘솔, 학교 교육 장비, 직업 훈련용 작업대, 전기 교육 장비I. 제품 개요
1.1 개요
본 제품은 AX 시리즈 안전 릴레이를 사용하여 최적화된 설계로 제작되었습니다. 지멘스 S700K 전철기의 특성을 고려하여 S700K 속도 향상 궤도 회로 교육 실습을 구현합니다. 실용적이고 유연한 적용이 가능하며 높은 신뢰성을 자랑합니다. 철도 교통 전문 교육에 최적화된 전기 장비입니다.
우리나라의 전철화 철도 및 도시철도 시스템의 급속한 발전으로 속도 향상 요구를 충족하기 위해 독일 지멘스에서 도입한 S700K AC 속도 조절 전철기 장비 및 기술을 도입하여 소화 및 개선한 S700K AC 속도 조절 전철기가 기존의 ZD6 DC 속도 조절 전철기를 빠르게 대체했습니다. S700K 전철기는 국내 주요 노선에 사용되고 있습니다.
S700K 전동 전철기는 궤도 제어 시스템의 액추에이터입니다. S700K와 연동되는 속도 향상 궤도 회로는 실내 궤도 제어 회로, 궤도 작동 회로 및 궤도 표시 회로의 세 부분으로 구성되며, 총 5개의 전선 회로로 이루어져 있고, 실내 및 실외 접촉기에는 각각 5개의 전선이 연결됩니다.
1.2 특징
본 제품은 현장 적용 및 실제 교육 특성을 고려하여 캐비닛 구조로 설계되었습니다. S700K의 세 부분 제어 회로를 하나의 캐비닛에 통합하여 속도 조절 궤도 회로의 모든 기능을 구현합니다. 동시에 전기 회로를 6502에 집중시켜 완전한 전기 조합 회로를 구성함으로써 학생들이 궤도 제어 회로를 전체적으로 이해하고, 궤도 제어 회로의 작동 원리를 숙지하며, 관련 회로 연결 및 문제 해결을 능숙하게 수행할 수 있도록 합니다. 본 제품은 제어 전원 공급 장치, 디스플레이 전원 공급 장치, DB 지시, FB 지시, HD 지시, 관련 상태 표시, 전압, 전류 측정 회로 등을 포함하며, 관련 내용은 DBQ, BHJ, 1DQJ, 1DQJF, 2DQJ, DBJ, FBJ, QDJ, SJ, RC 등입니다.
II. 성능 매개변수
2.1 기술 매개변수
전원 공급 장치 매개변수: 3상 5선식 AC 380V ±10% 60Hz
2.2 치수 및 무게
크기 1: 840mm x 720mm x 1970mm
무게 1: <173kg
크기 2: 1250mm x 550mm x 780mm
무게 2: <150kg
III. 구성 요소 목록 및 상세 소개
3.1 주요 부품
번호 이름
1 DC 전류계
2 DC 전압계
3 AC 전류계
4 AC 전압계
5 스위치
6 AC 전원 표시등
7 AC 전원 표시등
8 AC 전원 표시등
9 DC 전원 표시등
10 DB 표시 전원 표시등
11 인접 선로 차량 감지 릴레이 표시등
12 위치 지정 표시등
13 4개 개방 위치 표시등
14 역방향 위치 표시등
15 차단 릴레이 표시등
16 선로 차량 시뮬레이션 작동 버튼
17 위치 지정 시작 버튼
18 BHJ 표시등
19 역방향 위치 시작 버튼
20 차단 시뮬레이션 작동 버튼
3.2 캐비닛 내부 전기 부품
번호 이름
1 4P 회로 차단기
2 2P 회로 차단기
3 상 결상 보호기
4 보호 릴레이
5 1번 스위치 시작 릴레이
6 1번 스위치 반복 릴레이
7 2번 스위치 시작 릴레이
8 DBJ 위치 표시 릴레이
9 FBJ 역방향 위치 표시 릴레이
10 인접 선로 차량 릴레이
11 QDJ 차단 릴레이
12 TJ 시간 릴레이
3.3 액세서리
번호 이름 기능 소개
1 퓨즈 코어 5A 회로 보호
2 퓨즈 코어 1A 회로 보호
IV 제품 구성 목록
번호 이름 수량
1 ZE4106 레일 제어 회로 교육용 콘솔 1
2 스위치 장치 1
3 퓨즈 코어 5A 5
4 퓨즈 코어 1A 5
V. 실험 목록
실험 1 전원 켜기 작동 테스트
실험 2 트랙 작동 테스트
