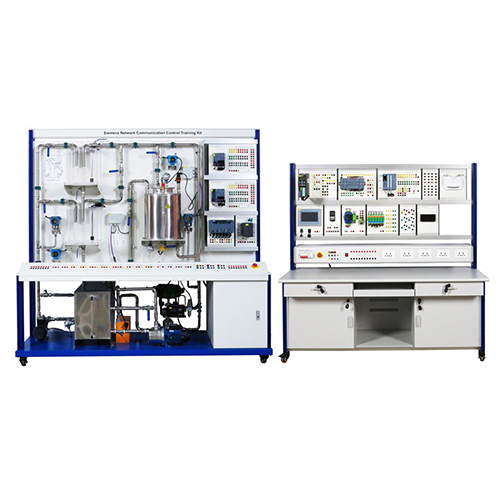

SLM-167 지멘스 네트워크 통신 제어 교육 키트, 교육용 장비, 직업 훈련 장비, 공정 제어 트레이너

I. 제품 개요
1.1 개요
지멘스 네트워크 통신 제어 교육 키트는 액추에이터 유닛과 콘솔 두 부분으로 구성됩니다.
액추에이터: 알루미늄 합금 프레임으로 제작되었으며, 물탱크, 워터펌프, 공압 비례 밸브, 히터, 유량 센서, 온도 센서, 압력 센서 등이 내장되어 있어 캐스케이드 제어 및 PID 제어가 가능합니다.
콘솔 또한 알루미늄 합금 프레임으로 제작되었으며, 전원 박스, 컴퓨터, PLC, 통신 모듈 등이 내장되어 있고, 이중 모듈 행잉 박스 유닛을 수용할 수 있습니다. PLC 모듈 배선은 K4 단자를 사용하여 행잉 박스 패널로 연결됩니다.
지멘스 네트워크 통신 제어 교육 키트 시스템 개요:
1. 시스템 호스트 컴퓨터는 구성 소프트웨어를 사용하여 데이터를 모니터링하고 원격으로 제어합니다. 1. PLC는 지멘스(Siemens)사의 S7-1513+DP 마스터 모듈과 S7-1214+DP 슬레이브 모듈을 사용합니다. 마스터 및 슬레이브 스테이션은 DP 및 이더넷 통신을 지원합니다.
2. 액추에이터의 워터 펌프는 지멘스 G120 인버터로 제어됩니다. 인버터는 PLC의 아날로그 출력 신호 또는 통신 방식에 따라 워터 펌프의 속도를 실시간으로 조절하여 유량을 제어합니다.
3. 액추에이터의 계측기 및 센서는 DP/PA 커플러와 AFD를 통해 PLC-S7-1214에 연결되어 통신합니다.
4. 액추에이터에는 DP 프로토콜을 지원하는 압력 센서 2개와 온도 센서가 장착되어 있어 링 네트워크 통신, 다지점 통신 및 지점 간 통신을 제공할 수 있습니다.
5. 액추에이터에는 PA 프로토콜을 지원하는 압력 센서 2개와 온도 센서가 장착되어 있어 링 네트워크 통신, 다지점 통신 및 지점 간 통신을 제공할 수 있습니다.
6. 액추에이터에는 HART 프로토콜을 지원하는 압력 센서 2개와 온도 센서가 장착되어 있어 링 네트워크 통신, 다지점 통신 및 지점 간 통신을 제공할 수 있습니다.
7. 지멘스 원격 I/O 모듈이 내장된 원격 버튼 행잉 박스를 구성하여 이더넷 통신을 통해 장비의 원격 시작 및 정지 제어를 구현할 수 있습니다.
II. 성능 매개변수
2.1 기술 매개변수
전원 공급 매개변수: 3상 5선식 380V
지멘스 G120 인버터 매개변수: 6SL3210-1PE11-8UL1 입력: 3*400-480V, 출력: 0-입력 전압
지멘스 PLC 지멘스 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)
지멘스 6ES7 511-1CK01-0AB0 PLC CPU 1511C-1 PN DI16/DQ16, AI5/AQ2
RS485 신호 보드 CB1241 6ES7 241-1CH30-1XB0
지멘스 PLC 아날로그 확장 모듈 6ES7 232-4HB32-0XB0 SM 1232 AQ 2 x 14 비트
지멘스 DP 모듈 CM1542-5 6GK7 542-5DX00-0XE0
2.2 크기 및 무게
크기 1: 길이 2130mm, 너비 752mm, 높이 2055mm
무게 1: <427kg
크기 2: 길이 1705mm, 너비 703mm, 높이 1736mm
무게 2: <234kg

III. 구성 요소 목록 및 상세 소개
3.1 주요 부품
번호 명칭
1 SLM-001301 인버터 모듈
2 SLM-001302 S7-1200 PLC 모듈
3 SLM-001303 S7-1500 PLC 모듈
4 SLM-001304 DC 릴레이 모듈
5 SLM-001305 모듈
6 SLM-001311 모듈
7 SLM-001310 버튼 모듈
8 SLM-001309 모듈
9 AC 220V 소켓
10 3상 전원 단자
11 DC 24V 단자
12 4P 공기 스위치
13 비상 정지 버튼
14 SLM-001308 Hart 모듈
15 SLM-001306 터치스크린 모듈
16 SLM-001307 온도 조절기 모듈
3.2 전기 부품
번호 명칭
1 실험용 물탱크 1
2 온도계
3 SLM-001404 이더넷 원격 모듈
4 SLM-001401 DP 원격 모듈
5 스테인리스 스틸 버킷
6 압력계
7 SLM-001403 분배기 모듈
8 SLM-001402 DP/PA 커플러 모듈
9 비상 정지 버튼
10 비례 밸브
11 워터 펌프
12 단상 워터 펌프
13 스테인리스 스틸 물탱크
14 온도계
15 실험용 물탱크 2
16 압력계
17 온도계
18 압력계
19 라디에이터
3.3 액세서리
번호 이름 수량 수량
1 USB 케이블 Aimoxun 2m 1
2 MPI 다운로드 케이블 1
3 USB 케이블 1.5m 1
4 4mm 전선 1m 양면 빨간색 40
5 4mm 전선 1m 양면 녹색 20
6 4mm 전선 1m 양면 노란색 20
7 4mm 전선 1m 양면 검은색 40
8 4mm 전선 1m 양면 파란색 10개
9 4mm 전선 1m 양면 이중색 20개
10 4mm 전선 2m 양면 검은색 10개
11 4mm 전선 2m 양면 빨간색 10개
12 4mm 전선 4m 1개
13 삼상 모터 케이블(차폐) 1.2m 1개
14 DP 통신 케이블 단선(보라색) 5가닥 1개
15 DP 통신 케이블 직렬(보라색) 1m 3개
16 네트워크 케이블 1.2m 1개
17 네트워크 케이블 2m 5개
18 네트워크 케이블 3m 1개
19 PA 통신 케이블(녹색) 1m 1개
20 PA 통신 케이블(녹색) 2m 2개
21 에어 펌프 세트 1개
22 퓨즈 튜브 5A/5*20 10개
23 DB9 통신 케이블 1개
24 U 디스크 1개
25 자석 막대 1개 3
IV. 제품 구성 목록
번호 제품명 수량
1 지멘스 G120 인버터 1세트
2 지멘스 S7-1200 1세트
3 지멘스 S7-1500 1세트
4 지멘스 SIMATIC AFD4 1세트
5 지멘스 SIMATIC ET 200SP 2세트
6 지멘스 SIMATIC HMI 1세트
7 지멘스 SIMATIC FDC-157 1세트
V. 실험 목록
1. 히터 PID 온도 제어 실험
2. 워터 펌프 수위 PID 제어 실험
3. 워터 펌프 압력 PID 제어 실험
4. 비례 밸브 유량 PID 제어 실험
