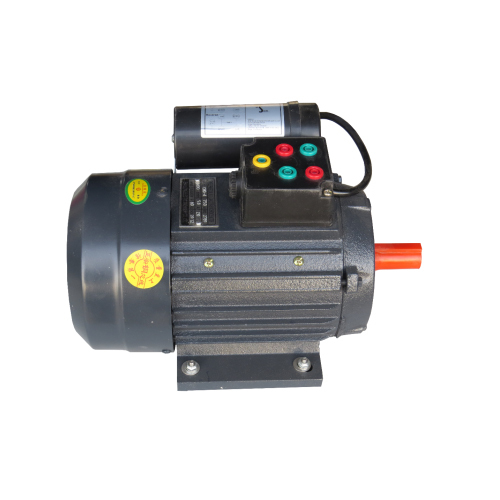

SR6152 단상 비동기식 교육용 모터 교육 장비 학교 장비 훈련용 전기 교육 장비I. 서론
단상 콘덴서 모터는 220V 단상 교류 전류로 구동되는 모터의 한 종류입니다.
단상 콘덴서 모터는 콘덴서의 위상차 기능을 통해 단상 교류와 90도 위상차를 갖는 다른 교류를 분리하여 복상 교류를 얻고, 이를 각각 두 개의 권선에 공급합니다. 작동 원리 및 과정은 다음과 같습니다.
90도 위상차를 갖는 복상 전류가 고정자 권선에 공급되면 → 고정자에 회전 자기장이 형성됩니다. → 회전자가 자기장 선을 가로지르면서 유도 전류가 발생합니다. → 유도 전류가 회전 자기장을 생성합니다. → 회전자 자기장이 고정자 자기장과 상호 작용하여 → 회전자가 회전합니다.
이 모터에는 원심 스위치가 장착되어 있습니다. 모터가 정지해 있을 때는 스위치가 닫혀 있습니다. 모터에 전원이 공급되면 기동 권선과 기동 콘덴서가 회로에 병렬로 연결되어 모터를 저속으로 기동합니다. 모터 속도가 정상 속도의 4분의 3에 도달하면 원심 스위치가 힘에 의해 반동하여 기동 권선이 끊어지고 운전 권선이 작동하여 모터 기동이 완료됩니다.
이 모터는 소형, 경량, 부드러운 기동, 안정적인 작동 및 저렴한 가격이라는 장점을 가지고 있습니다.
II. 성능 매개변수
단상 콘덴서 모터
정격 출력: 750W
속도: 1490RPM
주파수: 60Hz
전류: 5.8A
전압: 220V
