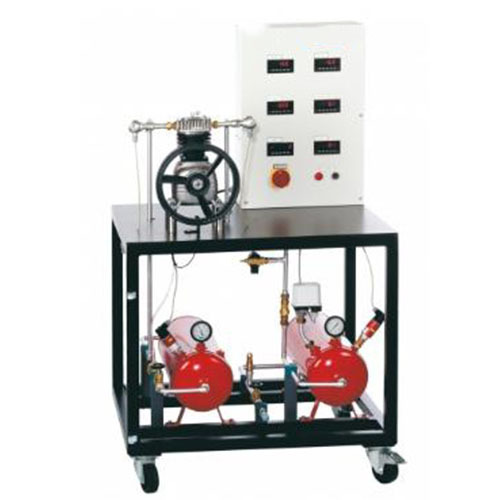

ST513 단단 피스톤 압축기 유체 공학 교육 및 실습 장비1. 개요
압축 공기를 에너지원으로 사용하는 산업 및 상업 분야에서는 압축 공기 생성 설비가 필요합니다. 이러한 시스템의 핵심 구성 요소는 압축기(컴프레서)이며, 이는 기계적 에너지를 이용하여 공기를 압축합니다. 압축 공기 생성 설비는 광업 분야의 기계 동력원, 조립 공장의 공압 제어 시스템, 또는 주유소의 타이어 공기 주입 장치 등으로 활용됩니다.
ST513의 단단(single-stage) 피스톤 압축기와 HM 365 구동 장치가 결합하여 완전한 압축 공기 생성 시스템을 구성합니다.
HM 365 구동 장치는 V-벨트를 통해 압축기에 동력을 전달합니다. 공기는 흡입 용기로 유입되어 압축기 내부로 들어가기 전 안정화 단계를 거칩니다. 정상 유동(steady flow) 운전 모드를 설정하기 위해, 압축된 공기는 소음기가 장착된 블로우오프 밸브(blow-off valve)를 통해 배출될 수 있습니다. 압력 제한을 위한 솔레노이드 밸브가 포함된 압력 스위치와 안전 밸브가 시스템을 완성합니다.
흡입 용기에 설치된 측정용 노즐은 흡입 체적 유량을 측정하는 데 사용됩니다. 센서는 압축기 전후단의 압력과 온도를 기록하며, 압력은 각 탱크에 부착된 압력계(manometer)를 통해서도 확인할 수 있습니다.
2. 기술적 세부 사항
사양
압축 공기 생성을 위한 구동 기계 장치 연구
단일 실린더 방식의 단단(single-stage) 피스톤 압축기
HM 365를 통한 구동 및 속도 조절
흡입 체적 유량 측정을 위한 노즐이 장착된 흡입 용기
압력 센서와 보조 압력계가 각각 장착된 흡입 용기 및 압력 용기
압력 제한용 솔레노이드 밸브 및 안전 밸브
정상 유동 운전 모드 설정을 위한 소음기 장착 블로우오프 밸브
압축기 전후단의 압력 및 온도 센서
공기 유량, 온도, 압력, 차압 및 압축기 속도 표시용 디지털 디스플레이
3. 기술 사양
압축기, 1기통, 단단(single-stage) 방식
소비 전력: 750W
정격 회전수: 980min-1
운전 압력: 8bar
최대 압력: 10bar
흡입 용량: 150L/min (8bar 기준)
실린더 내경: 65mm
행정(스트로크): 46mm
안전 밸브: 10bar
압력 용기
16bar
용량: 20L
흡입 용기: 20L
측정 범위
온도: 1x 0...200°C / 1x 0...100°C
압력: 0...16bar / -1...1bar
유량: 0...150L/min
회전수: 0...1000min-1
230V, 50Hz, 단상
230V, 60Hz, 단상
120V, 60Hz, 단상
UL/CSA 인증 옵션
운용 필요 사항
Windows 탑재 PC 권장
