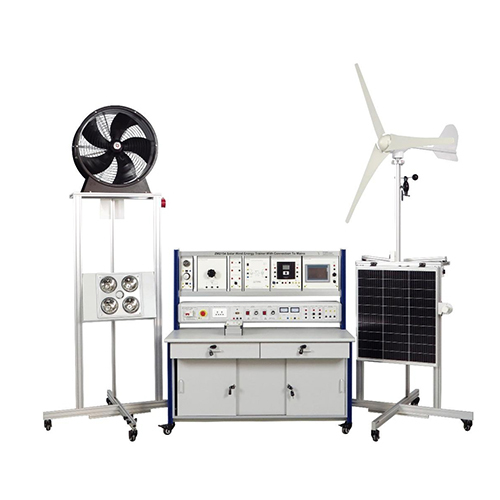

ZM2154 주전원 연결형 태양광 풍력 에너지 훈련기 교육 장비 직업 교육 장비 재생 가능 에너지 훈련 장비

1. 제품 소개
1.1 제품 설명
이 훈련 장치는 풍력 및 태양광 발전 과정을 시뮬레이션하여 학생들이 풍력-태양광 하이브리드 발전 시스템에 대한 기본적이고 직관적인 이해를 돕습니다. 풍력 터빈은 송풍기로 구동되고, 태양광 패널은 고휘도 할로겐 램프로 구동됩니다. 이 장비에는 풍력 및 태양광 발전 중 다양한 작동 조건 데이터를 반영하기 위해 풍속 및 풍향 센서, 조도 센서, 온도 센서가 장착되어 있습니다. 관련 실험을 통해 학생들은 관련 지식과 기술을 개발할 수 있습니다.
1.2 제품 특징
(1) 훈련 테이블은 알루미늄 프로파일 기둥 프레임 구조를 채택했으며, 측정 장비와 훈련 전원 공급 장치가 내장되어 있고 하단에는 범용 휠이 있습니다. 각 장치는 유연하게 작동하고 사용하기 쉬우며 손상되기 어렵습니다.
(2) 실험 회로 및 장치 구성이 완벽하여 다양한 과목의 훈련 내용을 완성하는 데 사용할 수 있습니다.
(3) 본 훈련 테이블은 우수한 안전 보호 시스템을 갖추고 있습니다.
2. 기술 사양
2.1 기술 사양
전원 공급 장치 사양: 단상 3선식 AC 220V ±5% 50Hz
작동 환경 조건: 35~85% RH(결로 현상 없음)
권장 온도 -10~+40℃, 제한 온도 ≤80℃
인버터 사양: DC12V-AC220V
풍력-태양광 하이브리드 컨트롤러 모듈: 485 통신을 지원하는 DC12V 400W
디스크 저항: 500W 1KΩ
풍력 발전기: 3상 AC12V 400W(팬 블레이드 3개)
초기 풍속: 2.5m/s
정격 풍속: 11.5m/s
임펠러 직경: 1.55m
풍속 및 풍향 센서 내장; 전원 공급 장치 DC24V
아날로그 출력: 4-20mA 단선형
온도 트랜스미터: pt100 DC24V 전원 공급 장치, 0-100℃ 출력, 4-20mA
태양광 패널: 90W 12V
2.2 크기 및 무게
크기: 1480mm*790mm*1600mm
무게: 약 157kg

3. 제품 구성
3.1 제품 주요 부품
번호 명칭
1 풍력 발전 시뮬레이션 팬
2 태양광 발전 시뮬레이션 광원
3 전구 부하 모듈
4 가변 저항 모듈
5 DC 전압/전류/전력 측정 모듈
6 인버터 모듈
7 풍력-태양광 하이브리드 컨트롤러 모듈
8 터치스크린 모듈
9 풍력 터빈
10 풍향 및 풍속 센서
11 조도 센서
12 태양광 패널
13 방전 저항 모듈
14 실험표
3.2 제품 전기 부품
번호 명칭
1 2P 회로 차단기(누전 보호 기능 포함)
2 비상 정지 스위치
3 AC 220V 3구 2구 소켓
4 DC 24V 전원 공급 장치
5 풍력 발전 시뮬레이션
6 광원 발전 시뮬레이션
7 AC 전압계, 전류계
8 태양광 패널 출력
9 배터리 모듈
10 풍력 발전 출력
3.3 제품 부속품
번호 명칭 수량
1 4mm 안전 연결 케이블 1m (빨간색) 10
2 4mm 안전 연결 케이블 1m (검정색) 10
3 4mm 안전 연결 케이블 1m 노란색 5
4 4mm 안전 연결 케이블 1m 파란색 5
5 4mm 안전 연결 케이블 1m 투컬러 4
6 디지털 멀티미터 1
7 소프트웨어(U 디스크) 1
8 USB-DP9 통신 케이블 1
9 USB 케이블(파란색, 양쪽 끝 1.5m) 1
10 퓨즈 10A 4
11 퓨즈 5A 4
12 자동차 보험 15A 1
13 온도 센서 1
14 전화선 1
15 전원 코드 1
16 케이블 2
17 충전기 1
4. 제품 구성 목록
번호 명칭 수량
구성품 1 풍력 발전 시뮬레이션 팬 1
구성품 2 태양광 발전 시뮬레이션 광원 1
구성품 3 터치스크린 모듈 1
구성품 4 DC V/I/P 측정 모듈 1
구성품 5 0-1K 500Ω 가변 부하 모듈 1
구성품 6 전구 부하 모듈 1
구성품 7 인버터 모듈 1
구성요소 8 풍력-태양광 하이브리드 모듈 1
구성요소 9 풍력 터빈 1
구성요소 10 풍향 및 풍속 센서 1
구성요소 11 조도 센서 1
구성요소 12 태양광 패널 1
구성요소 13 방전 저항 모듈 1
구성요소 14 실험 시스템 파워 박스 1
구성요소 15 배터리 1
5. 제품 교육 실험 목록
(1) 배터리 방전 실험
(2) 태양광 충전 실험
(3) 풍력 충전 실험
(4) 풍력-태양광 하이브리드 실험
(5) 충전기-배터리 충전 실험
(6) 최대 출력 시험 실험
(7) 전압/전류 측정 시험 실험
(8) 전원 공급 장치 연결 가능 ZM2154 태양광 풍력 트레이너 소프트웨어 작동
(9) 태양광 발전 구동 부하 실험
(10) 풍력 발전 구동 부하 실험
