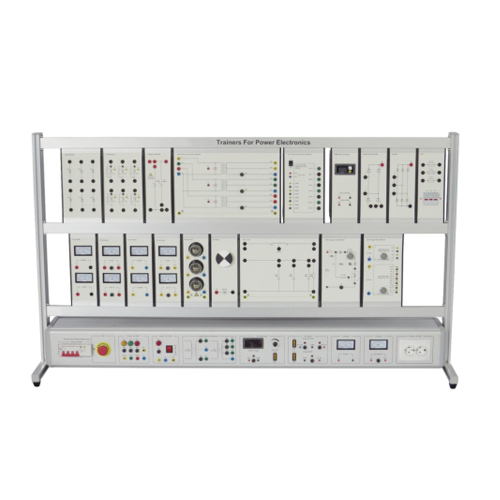

ZE3440 전력 전자 직업 훈련자 워크벤치 교육 실험실 벤치 전기 훈련 장비용 트레이너1. 장비 소개
1.1 개요
본 교육 플랫폼은 다양한 유형의 다이오드를 사용하는 대표적인 응용 회로 장치를 포함하고 있습니다. 관련 실험을 통해 학생들은 다이오드의 전기적 특성, 제어 원리 및 방법을 익히고, 이에 따른 지식과 기술을 함양할 수 있습니다. 또한, 전문대학의 관련 전공 교육 및 기술 훈련 평가에도 활용됩니다.
1.2 특징
(1) 본 교육 플랫폼은 알루미늄 합금 기판을 사용하여 안정적인 구조를 갖추고 있습니다. 각 액추에이터 모듈은 베이스 플레이트에 배치되어 사용이 간편하고 손상이 적습니다.
(2) 전체 구조는 개방형 및 분해형으로 설계되어 모듈 교체가 용이합니다. 모듈의 구성은 생산 기능과 종합적인 학습 기능을 겸비한 설계를 기반으로 하므로, 교육 또는 대회 기간 중 필요한 모듈을 쉽게 선택할 수 있습니다.
2. 기술 사양
입력 전원: 380V±10% 50Hz
무게: <150kg
작동 조건: 주변 온도: -10℃~+40℃
상대 습도: <85% (25℃)
크기: 약 1600mm×400mm×950mm
3. 구성품 목록
3.1 주요 부품
번호 명칭
1 행잉 박스 모듈
2 파워 박스 모듈
3.2 파워 박스 부품
번호 명칭
1 4P 회로 차단기
2 AC 380V 출력
3 AC 220V 출력
4 단일 AC 9V/12V 변압기
5 DC 0-36V 출력
6 DC ±12V/5V 출력
7 DC 전압계
8 DC 전류계
9 유럽식 소켓 이중 은폐형 설치
3.3 장비 구성 목록
번호 명칭 수량
구성품 1 다이오드 모듈 행잉 박스 1
구성품 2 실리콘 제어 정류기 모듈 행잉 박스 1
구성요소 3 커패시터 모듈 걸이 박스 1
구성요소 4 3상 변압기 모듈 걸이 박스 1
구성요소 5 4웨이 증폭기 모듈 걸이 박스 1
구성요소 6 PWM 모듈 걸이 박스 1
구성요소 7 단상 브리지 다이오드 모듈 걸이 박스 1
구성요소 8 3상 브리지 다이오드 모듈 걸이 박스 1
구성요소 9 퓨즈 모듈 걸이 박스 1
구성요소 10 DC 전압계 모듈 걸이 박스 1
구성요소 11 DC 전류계 모듈 걸이 박스 1
구성요소 12 AC 전압계 모듈 걸이 박스 1
구성요소 13 AC 전류계 모듈 걸이 박스 1
구성요소 14 전구 모듈 걸이 박스 1
구성요소 15 모터 모듈 걸이 박스 1
구성요소 16 RLC 모듈 걸이 박스 1
구성요소 17 SCR 트리거 회로 모듈 걸이 박스 1
구성요소 18 SCR 트리거 보드 모듈 걸이 박스 1
3.4 부속품
번호 명칭 수량
1 4mm 안전 전기 케이블
1m 이중 헤드 파란색 5
2 4mm 안전 전기 케이블
1m 이중 헤드 헤드 검정 7
3 4mm 안전 전기 케이블
1m 이중 헤드 빨간색 7
4 4mm 안전 전기 케이블
1m 이중 헤드 노란색 5
5 4mm 안전 전기 케이블 1m 이중 헤드 두 가지 색상 5
6 디지털 멀티미터 1
7 2mm 안전 전기 케이블 100cm 20
8 퓨즈 1A 5*20 10개
9 퓨즈 2A 5*20 10개
10 퓨즈 3A 5*20 10개
11 퓨즈 5A 5*20 10개
12 퓨즈 코어 2A 5개
13 U자형 브리지 링크 케이블 K4 검정색 5개
4. 실험 목록
실험 1 단상 반파 정류 회로 측정 실험
실험 2 단상 전파 정류 회로 측정 실험
실험 3 단상 브리지 정류 회로 측정 실험
실험 4 3상 회로 전압 부스트 측정 실험
실험 5 3상 브리지 정류 회로 측정 실험
실험 6 3상 완전 제어 직류 회로 측정 실험
실험 7 PWM 회로 증폭 실험
실험 8 커패시터 모듈 시험 실험
