HM 162.61 진동 말뚝 교육용 교구, 직업 교육 장비, 유체 역학 실험 장비
1. 설명
부두나 시추 플랫폼은 일반적으로 말뚝 위에 세워져 물속에 고정됩니다. 흐르는 물은 말뚝의 수중 부분에 힘을 가하여 진동을 일으킬 수 있습니다. 이러한 진동은 구성 요소의 파손으로 이어질 수 있습니다.
진동은 물과 말뚝 사이의 상호 작용으로 발생합니다. 예를 들어, 말뚝 주변의 흐름은 카르만 와류를 형성할 수 있습니다. 이러한 와류가 분리되면 흐름 방향이 바뀝니다. 최악의 경우, 와류 분리 주파수는 말뚝의 고유 진동수와 일치합니다.
HM 162.61은 하나의 진동하는 말뚝을 관찰할 수 있도록 설계되었습니다. 또한, 흐름 방향에 수직으로 평행하게 설치된 두 개의 말뚝이 흐름에 의해 진동하도록 설정할 수 있습니다. 말뚝 사이의 거리는 다양하게 조절할 수 있습니다. 거리가 너무 가까우면 두 말뚝 사이에 연쇄 진동이 발생합니다.
2. 사양

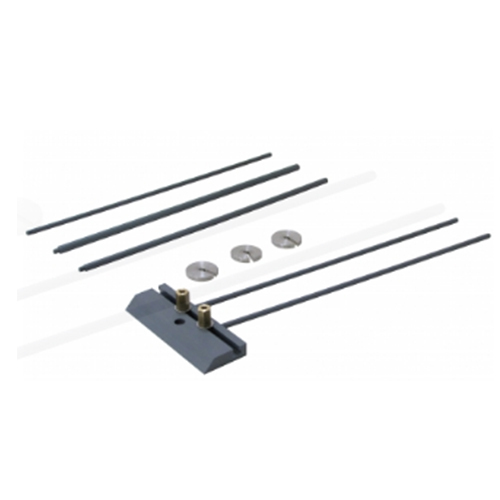

실험 수로 HM 162용 진동 말뚝 막대
지름이 다른 3개의 단일 막대
연구 대상 단일 막대에 추가 질량을 제공하는 추 홀더
평행 말뚝 2개 진동: 고정 장치가 있는 동일한 막대 2개, 막대 간 거리 조절 가능
연구 대상 단일 막대 및 평행 말뚝용 고정 장치는 수로 바닥에 고정됨
3. 기술 데이터
단일 막대: 길이 540mm, PVC 재질
지름 8mm
지름 10mm
지름 12mm
추
100g x 3개
40g x 1개 (홀더)
평행 말뚝 2개 진동용 막대
지름 8mm x 2개
