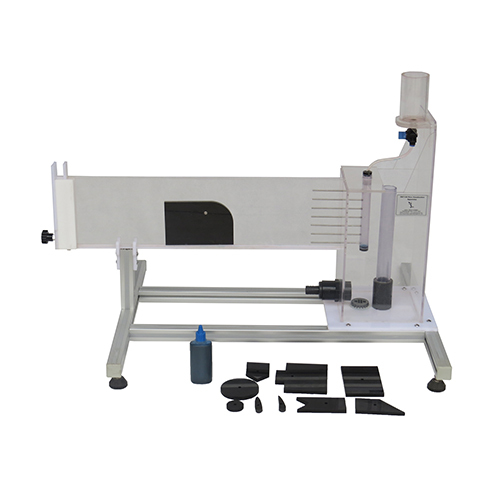

HM 150.10 유선 시각화 교육 장비 직업 훈련 장비 유체 역학 실험실 장비

설명
• 다양한 저항체 주변의 유동
• 다양한 위어의 유입 유동
• 유선 시각화를 위한 대비 매질로 잉크 사용
HM 150.10은 저항체 주변의 유동과 개방 수로에서의 유동 현상을 시각화하는 데 사용할 수 있습니다.
실험 수로에는 저항체 또는 위어가 고정되어 있습니다. 대비 매질을 주입하여 유선을 시각화합니다. 실험 수로는 투명한 재질로 제작되어 유선과 와류 형성을 쉽게 관찰할 수 있습니다. 실험 수로의 수위는 입구의 수문과 출구의 위어를 통해 조절할 수 있습니다.
실험에는 두 개의 위어와 네 개의 서로 다른 저항체가 사용 가능합니다. 안정 장치가 있어 물의 흐름이 고르고 와류가 발생하지 않도록 합니다.
실험 장치는 HM 150 베이스 모듈의 작업 표면에 쉽고 안전하게 설치할 수 있습니다. 물은 HM 150에서 공급됩니다. 또는 실험실 전원 공급 장치를 이용하여 실험 장치를 작동할 수도 있습니다.

학습 목표/실험
• 다양한 모양의 위어가 유동에 미치는 영향
• 위어에 입사하는 유동의 유선 시각화
• 다양한 저항체를 통과하는 유동의 유선 시각화
사양
[1] 입사 유동 및 다양한 위어와 저항체를 통과하는 유동 시 유선 시각화
[2] 투명 실험 수로
[3] 두 개의 위어에 입사 유동 시연
[4] 네 가지 다른 저항체를 통과하는 유동 시연
[5] 대비 매질: 잉크
[6] 7개의 노즐이 있는 대비 매질 분배기
[7] 실험 수로의 수위는 유입구의 수문과 유출구의 위어를 통해 조절 가능
[8] 균일하고 와류가 발생하지 않는 유입수 흐름을 위한 유동 교정기
[9] HM 150 기본 모듈 또는 실험실 급수 장치를 이용한 물 공급
기술 데이터
실험 수로
• 가로x세로x높이: 625x20x150mm
대비 매질: 잉크
대비 매질 주입
• 7 노즐
물탱크: 12.5L
잉크탱크: 200mL
저항체
• 소형 원통: Ø 35mm
• 대형 원통: Ø 60mm
• 유선형 몸체
• 안내 날개 프로파일
위어
• 광폭 위어
• 예리한 위어
크기: 가로x세로x높이 895x640x890mm
무게: 약 24kg
작동에 필요한 것
HM 150(폐쇄형 수로) 또는 급수 연결, 배수구
구성품
실험용 수로 1개
저항체 및 위어 세트 1개
잉크 1개(1L)
공구 세트 1개
설명서 세트 1개
