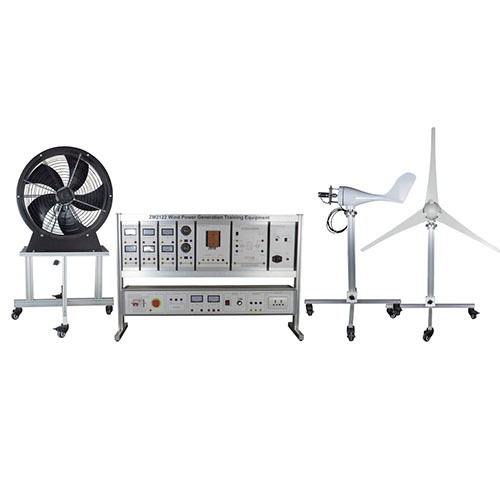

ZM2131 풍력 발전 교육 장비, 실습 장비, 직업 훈련 장비, 신재생 에너지 교육 장비

1. 제품 개요
1.1 개요
본 교육 장비는 발전 장치, 충전 장치, 에너지 저장 장치, 인버터 모듈, 제어 장치, 부하 장치 등 6개의 주요 시스템으로 구성되어 있습니다. 풍력 발전의 기본 지식과 설치, 시운전, 작동, 유지보수 및 고장 분석에 대한 실습을 할 수 있습니다. 고장 진단 및 분석, 원리 및 제어 방법을 이해하고 습득하여 학생들의 관련 지식과 기술을 함양할 수 있습니다. 고등 직업학교, 직업학교, 특성화고등학교, 기술학교 등 관련 학과의 교육 및 실습 평가에 적합합니다.
1.2 특징
(1) 교육 장비는 알루미늄 프로파일 기둥 프레임 구조를 채택하여 전체적으로 간결하고 세련된 디자인입니다. 하단에는 만능 바퀴가 장착되어 있어 유연하게 이동할 수 있으며, 지면 조건에 따라 높이를 독립적으로 조절할 수 있어 사용이 편리하고 내구성이 뛰어납니다.
(2) 풍속 조절 가능, 완벽한 구성, 사용 용이성.
(3) 소프트웨어와 하드웨어의 결합을 통해 다양한 교육 과정을 진행할 수 있습니다.
(4) 교육 장비는 우수한 안전 보호 시스템을 갖추고 있습니다.
2. 성능 매개변수
(1) 입력 전원: 단상 AC220V±10% 50Hz
(2) 전체 용량: <2KVA
(3) 무게: <250kg
(4) 작동 조건: 주변 온도 -10℃～+40℃, 상대 습도 <85% (25℃)
3. 제품 구성
3.1 장비
장비는 알루미늄 프로파일 기둥으로 지지되며, 하단에는 만능 바퀴가 장착되어 있어 유연하게 이동할 수 있고 지면 조건에 따라 높이를 조절할 수 있습니다. 3.2 전원 박스
걸이형 박스 부분
1 AC 부하 모듈
2 인버터 모듈
3 풍력 제어 모듈
4 DC 전압 및 전류계 모듈
5 AC 전압 및 전류계 모듈 1
6 AC 전압 및 전류계 모듈 2
7 모터 속도 제어 모듈
3.3 부속품
(1) 충전기
(2) K4 단자선 (빨간색 6개, 검은색 7개, 녹색 6개, 노란색 6개)
(3) K4 단자 (노란색 1개, 녹색 1개, 빨간색 1개)
(4) 5A 퓨즈 10개
(5) 모의 풍력원 및 풍력 발전 장치용 케이블 각 1개
4. 교육 내용 완료
4.1 풍력 발전 실험
(1) 풍력 발전의 원리
(2) 부하 연결 후 전압 변화
